ملخص المنتج
تحديد
 | حدودي | |

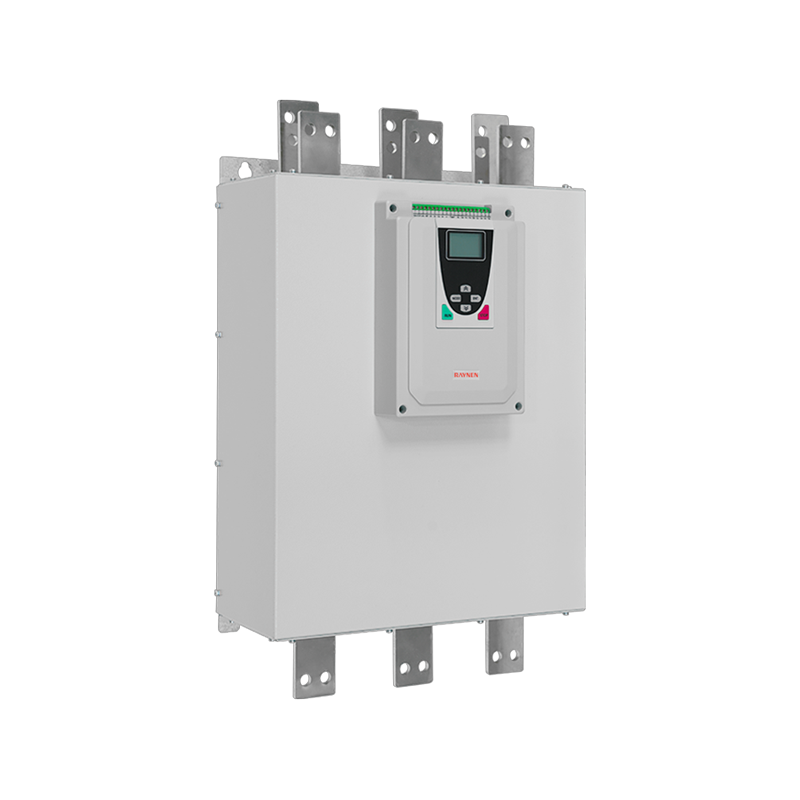

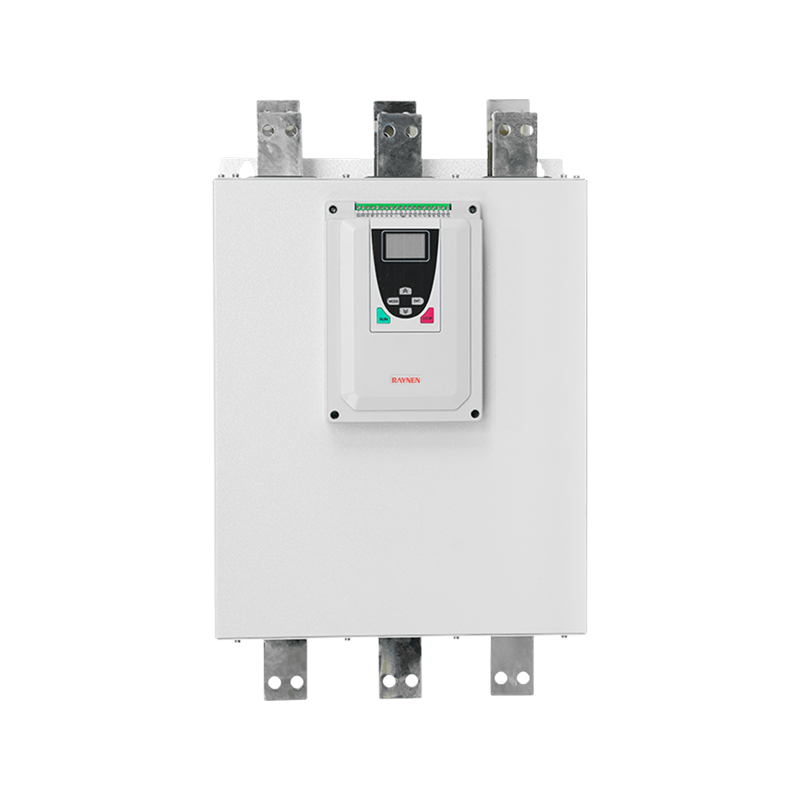

| نموذج | RSE-T3-400 -E ~ RSE-T3-500-E | |
| نوع الالتفاف | نوع الالتفاف الخارجي | |
| الجهد االكهربى | 380 فولت | |
| قوة المحرك التكيفي (KW) | 400/450/500 | |
| تيار الإخراج المقنن (أ) | 800/900/1000 | |
| الأبعاد (مم) | 675*410*228 | |
| حجم التثبيت (مم) | 536*340 | |
ميزات المنتج
| الجودة المتميزة |  | التحكم عن بعد |  |
| • تم تصميم جميع مؤشرات الأداء بعناية واختبارها بدقة • جميع المستويات حماية • سهل التثبيت والتكامل في نظام التحكم | • يتم استخدام وظيفة الاتصال للسيطرة عن بُعد ومراقبة وتعديل وظائف • من خلال الواجهة القياسية RS485 ، يمكنك الاتصال بجهاز الكمبيوتر و PLC | ||
| التواصل الالتفافية ، تقليل الخسارة |  | لوحة مفاتيح مريحة |  |
| • في نهاية البداية ، يبدأ التواصل التجريبي • يتم تقليل الحرارة داخل المبدع وتقليل الخسارة • جميع وظائف الحماية هي الحفاظ على فعالية (الزائد ، الزائد ، تحميل ، und-led ، وما إلى ذلك) | • استخدم لوحة مفاتيح التشغيل ببساطة وبديهية لضبط بيانات المحرك • لوحة المفاتيح الإنجليزية تجعل العملية أسهل | ||
| تصميم فقدان منخفض |  | أكثر ملاءمة |  |
| يمكن لـ RDS تحسين حالة التشغيل بشكل مستمر للمحرك من خلال الطرق التالية: • يتم اعتماد تقنية التحكم في البداية الناعمة التكيفية لضمان أن يكون منحنى سرعة المحرك ناعم ومستمر وارتفاع رتابة في أي حالة ، دون نقطة انعطاف السرعة • يقلل من الضغوط الميكانيكية والهيدروليكية • تقليل حمولة نظام توزيع الطاقة (ذروة الجهد ، التيار الزائد) | • RS485 、 اتصال Modbus • الأسلاك العلوية ، من السهل الاتصال | ||
| القوة المعمول بها |  | ||
| • التقدم بطلب للحصول على مجموعة واسعة من إمدادات الطاقة من المولدات | |||
الاتصال المباشر يبسط الأسلاك
الأسلاك والمحطات
نموذج nowenclature
جدول الاختيار
| نموذج (380 فولت) | قوة المحرك التكيفي (KW) | أنا خارج (أ) | أبعاد H*W*D (مم) | حجم التثبيت (مم) | |
| H1*W1 | فتحة | ||||
| RSE-T3-7-E. | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E. | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E. | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
الأداء والتكوين
| الخصائص الكهربائية | |
| تصنيف الجهد التشغيل | ثلاث مراحل 380V ± 15 ٪ |
| تقييم تردد التشغيل | 50 هرتز أو 60 هرتز (يرجى تحديد قبل الطلب) |
| عدد المراحل التي تسيطر عليها | 3 |
| محرك قابل للتطبيق | محرك التعريفي ثلاثي الطور/محرك غير متزامن |
| بدء التردد | اعتمادًا على الحمل ، يوصى بالبدء والتوقف عن ما لا يزيد عن 10 مرات في الساعة في ظل الظروف العادية ، و 6 مرات تحت الحمل الثقيل |
| طريقة البدء | منحدر الجهد ، المنحدر الحالي ، الحد الحالي ، بوصة ، حد تيار منحدر الجهد ، منحدر جهد القفز المفاجئ |
| طريقة توقف | توقف مجاني ، توقف ناعم |
| وظيفة الحماية | حماية فقدان الطور ، حماية التيار الزائد ، حماية الحمل الزائد ، حماية الخلل الحالي ، حماية ارتفاع درجة الحرارة ، حماية مهلة البدء ، إلخ. |
| الخصائص البيئية | |
| درجة حرارة التشغيل | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ تحتاج إلى تقليل السعة) |
| درجة حرارة التخزين | -25 ℃ ~ 70 ℃ |
| الرطوبة النسبية | 95 ٪ لا تكثيف أو تقطيع |
| ارتفاع | أقل من 1000 متر (1000 ~ 3000 متر تحتاج إلى تقليل السعة) |
| طريقة التبريد | تبريد الهواء الطبيعي |
| طريقة التثبيت | مثبت على الحائط |
| آخر | لا غاز قابل للاشتعال ، متفجر ، تآكل ، لا غبار موصل أو مسحوق معدني |
| المعايير والشهادات | |
| معايير التنفيذ | GB/T14048.6 |
| شهادة | CCC |
| خصائص دائرة التحكم | |
| الالتفاف -01 ، 02 | 01 ، 02 ابدأ وإغلاقه بعد الانتهاء للتحكم في الموصل الالتفافي. (جدول) |
| تشغيل الإخراج -03 ، 04 ، 05 | 03 ، 04 ، 05 كلها مخرجات ترحيل قابلة للبرمجة ، وسيتم تعيين وقت التأخير بواسطة الرمز F4. سيتم تعيين وظيفة الإخراج بواسطة Code Fe ، وسيتم إغلاقها عندما يكون الإخراج صالحًا. |
| إخراج الصدع -06 ، 07 ، 08 | 06 ، 07 ، 08 هي مخرجات ترحيل خطأ قابلة للبرمجة ، سيتم إغلاقها عند حدوث خطأ أو إيقاف الطاقة ، وسيتم فتحها عند تشغيل الطاقة. |
| الإخراج التناظرية -09 ، 10 | 09 ، 10 يمكن قياس المعلومات الحالية التي تتغير مع الحمل. 400 ٪ الإخراج 4 ~ 20mA قيمة المعايرة ، صيغة الحساب: D = 400/16 (1x-4). LX هي قيمة القياس الفعلية (MA). تيار المحرك (٪). |
| الإيقاف الفوري مدخلات -11 | 11 والانفصال الشائع سيوقف المحرك على الفور (أو توصيل نقاط الإغلاق العادية الأخرى في السلسلة. |
| إدخال توقف ناعم -12 | 12 والانفصال الشائع سيجعل المحرك لينة (أو توقف حرة) |
| ابدأ الكتابة -13 | 13 والإغلاق المشترك سيجعل تشغيل المحرك |
| شائع -14 ، 15 | محطة مشتركة لإشارة الدخل |
| RS485 -16 ، 17 ، 18 | محطة الاتصال RS485 ، توصيل عدة مبتدئين ناعم 16 هو التواصل ، التأريض |
| PE -19 | محطة التأريض |
