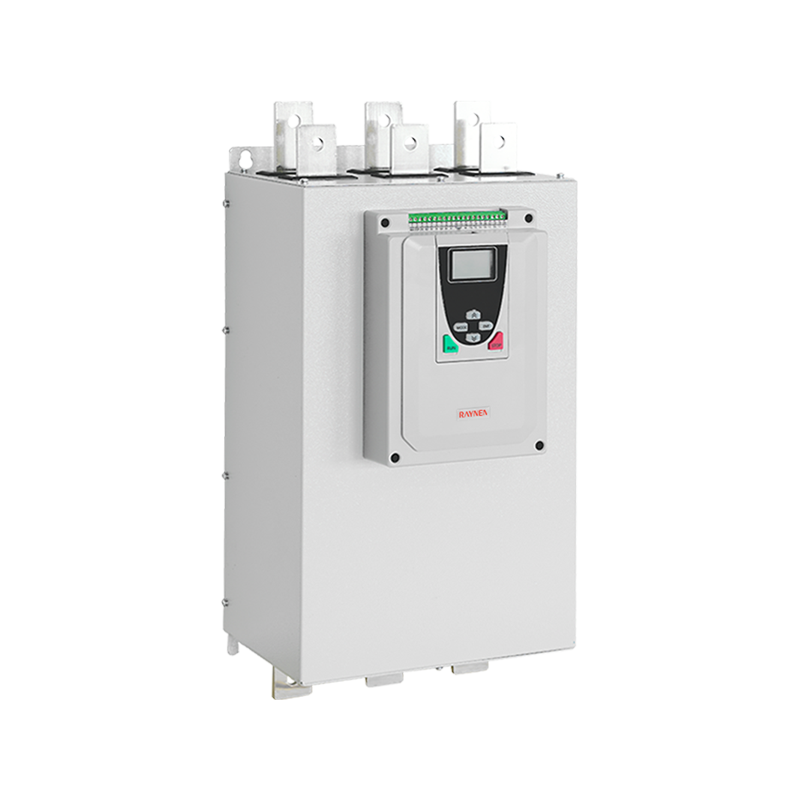

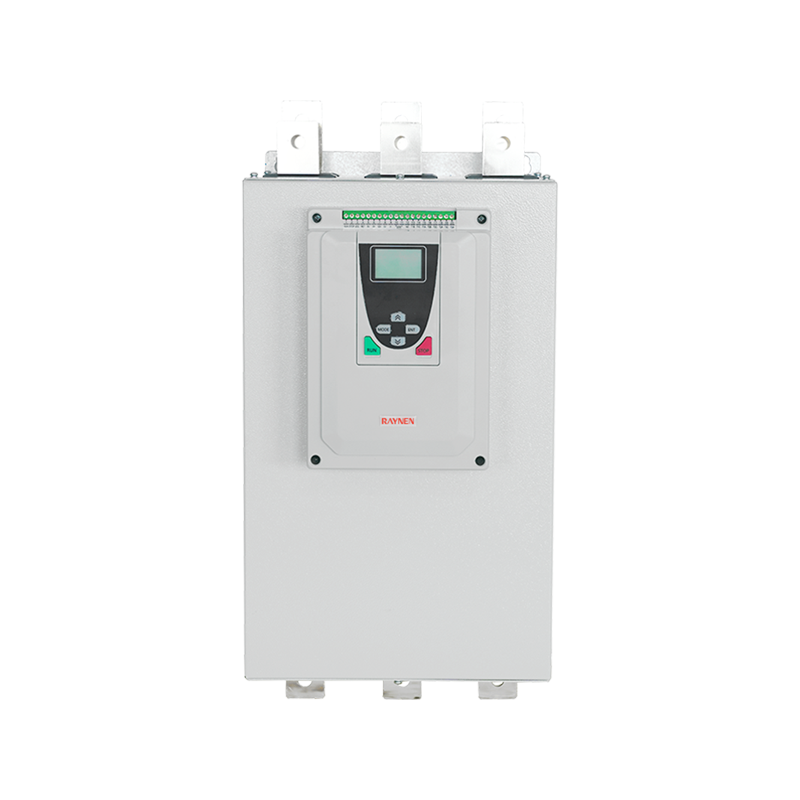

RSE 250-320kw بداية ناعمة

المعلمية

نموذج

RSE-T3-250-E ~ RSE-T3-320-E

نوع الالتفاف

نوع الالتفاف الخارجي

الجهد االكهربى

380 فولت

قوة المحرك التكيفي (kw)

250/280/320

تيار الإخراج المقنن (A)

500/560/640

الأبعاد (mm)

604*292*258

حجم التثبيت (mm)

503*247

الجودة المتميزة

التحكم عن بعد

• تم تصميم جميع مؤشرات الأداء بعناية واختبارها بدقة

• جميع المستويات حماية

• سهل التثبيت والتكامل في نظام التحكم

• يحافظ على أداء البدء تحت أي شروط

• أداء التوافق الكهرومغناطيسي الممتاز

• يتم استخدام وظيفة الاتصال للسيطرة عن بُعد ومراقبة وتعديل وظائف

• من خلال الواجهة القياسية RS485 ، يمكنك الاتصال بجهاز الكمبيوتر و PLC

• يمكن كتابة بيانات رمز الوظيفة للمبتدئين الناعم المتعدد وتخزينها في وقت واحد

التواصل الالتفافية ، تقليل الخسارة

لوحة مفاتيح مريحة

• في نهاية البداية ، يبدأ التواصل التجريبي

• يتم تقليل الحرارة داخل المبدع وتقليل الخسارة

• جميع وظائف الحماية هي الحفاظ على فعالية (الزائد ، الزائد ، تحميل ، und-led ، وما إلى ذلك)

• استخدم لوحة مفاتيح التشغيل ببساطة وبديهية لضبط بيانات المحرك

• لوحة المفاتيح الإنجليزية تجعل العملية أسهل

• لوحة المفاتيح يمكن إزالة

تصميم فقدان منخفض

أكثر ملاءمة تصميم

يمكن لـ RDS تحسين حالة التشغيل بشكل مستمر للمحرك من خلال الطرق التالية:

• يتم اعتماد تقنية التحكم في البداية الناعمة التكيفية لضمان أن يكون منحنى سرعة المحرك

ناعم ومستمر وح رتابة في أي حالة ، دون نقطة انعطاف السرعة

• يقلل من الضغوط الميكانيكية والهيدروليكية

• تقليل حمولة نظام توزيع الطاقة (ذروة الجهد ، التيار الزائد)

• تقليل فقدان الطاقة وح درجة الحرارة وهلم جرا

• RS485 、 اتصال Modbus

• الأسلاك العلوية ، من السهل الاتصال

القوة المعمول بها

• التقدم بطلب للحصول على مجموعة واسعة من إمدادات الطاقة من المولدات

• ± 15 ٪ تقلب الجهد

نموذج (380 فولت)

قوة المحرك التكيفي

(kw)

تيار المخرج (A)

أبعاد

ارتفاع* عرض* عمق (mm)

حجم التثبيت (mm)

H1*W1

فتحة

RSE-T3-7-E.

7.5

15

296*170*169

265*155

M6

RSE-T3-11-E

11

23

RSE-T3-15-E

15

30

RSE-T3-18-E

18.5

37

RSE-T3-22-E

22

45

RSE-T3-30-E

30

60

RSE-T3-37-E.

37

75

RSE-T3-45-E

45

90

RSE-T3-55-E

55

110

RSE-T3-75-E.

75

150

378*192*227

308*150

M8

RSE-T3-90-E

90

180

RSE-T3-110-E

115

230

RSE-T3-132-E

132

264

558*264*260

458*220

M10

RSE-T3-160-E

160

320

RSE-T3-185-E

185

370

RSE-T3-200-E

200

400

RSE-T3-250-E

250

500

604*292*258

503*247

M10

RSE-T3-280-E

280

560

RSE-T3-320-E

320

640

RSE-T3-400-E

400

800

675*410*228

536*340

M10

RSE-T3-450-E

450

900

RSE-T3-500-E

500

1000

الخصائص الكهربائية

تصنيف الجهد التشغيل

ثلاث مراحل 380V ± 15 ٪

تقييم تردد التشغيل

50 هرتز أو 60 هرتز (يرجى تحديد قبل الطلب)

عدد المراحل التي تسيطر عليها

3

محرك قابل للتطبيق

محرك التعريفي ثلاثي الطور/محرك غير متزامن

بدء التردد

اعتمادًا على الحمل ، يوصى بالبدء والتوقف عن ما لا يزيد عن 10 مرات في الساعة في ظل الظروف العادية ، و 6 مرات تحت الحمل الثقيل

طريقة البدء

منحدر الجهد ، المنحدر الحالي ، الحد الحالي ، بوصة ، حد تيار منحدر الجهد ، منحدر جهد القفز المفاجئ

طريقة توقف

توقف مجاني ، توقف ناعم

وظيفة الحماية

حماية فقدان الطور ، حماية التيار الزائد ، حماية الحمل الزائد ، حماية الخلل الحالي ، حماية ح درجة الحرارة ، حماية مهلة البدء ، إلخ.

الخصائص البيئية

درجة حرارة التشغيل

-10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ تحتاج إلى تقليل السعة)

درجة حرارة التخزين

-25 ℃ ~ 70 ℃

الرطوبة النسبية

95 ٪ لا تكثيف أو تقطيع

ح

أقل من 1000 متر (1000 ~ 3000 متر تحتاج إلى تقليل السعة)

طريقة التبريد

تبريد الهواء الطبيعي

طريقة التثبيت

مثبت على الحائط

آخر

لا غاز قابل للاشتعال ، متفجر ، تآكل ، لا غبار موصل أو مسحوق معدني

المعايير والشهادات

معايير التنفيذ

GB/T14048.6

شهادة

CCC

خصائص دائرة التحكم

الالتفاف

-01 ، 02

01 ، 02 ابدأ وإغلاقه بعد الانتهاء للتحكم في الموصل الالتفافي. (جدول)

تشغيل الإخراج

-03 ، 04 ، 05

03 ، 04 ، 05 كلها مخرجات ترحيل قابلة للبرمجة ، وسيتم تعيين وقت التأخير بواسطة الرمز F4. سيتم تعيين وظيفة الإخراج بواسطة Code Fe ، وسيتم إغلاقها عندما يكون الإخراج صالحًا.

إخراج الصدع

-06 ، 07 ، 08

06 ، 07 ، 08 هي مخرجات ترحيل خطأ قابلة للبرمجة ، سيتم إغلاقها عند حدوث خطأ أو إيقاف الطاقة ، وسيتم فتحها عند تشغيل الطاقة.

الإخراج التناظرية

-09 ، 10

09 ، 10 يمكن قياس المعلومات الحالية التي تتغير مع الحمل. 400 ٪ الإخراج 4 ~ 20mA قيمة المعايرة ، صيغة الحساب: D = 400/16 (1x-4). LX هي قيمة القياس الفعلية (MA). تيار المحرك (٪).

الإيقاف الفوري مدخلات

-11

11 والانفصال الشائع سيوقف المحرك على الفور (أو توصيل نقاط الإغلاق العادية الأخرى في السلسلة.

إدخال توقف ناعم

-12

12 والانفصال الشائع سيجعل المحرك لينة (أو توقف حرة)

ابدأ الكتابة

-13

13 والإغلاق المشترك سيجعل تشغيل المحرك

شائع

-14 ، 15

محطة مشتركة لإشارة الدخل

RS485

-16 ، 17 ، 18

محطة الاتصال RS485 ، توصيل عدة مبتدئين ناعم 16 هو التواصل ، التأريض

PE

-19

محطة التأريض
