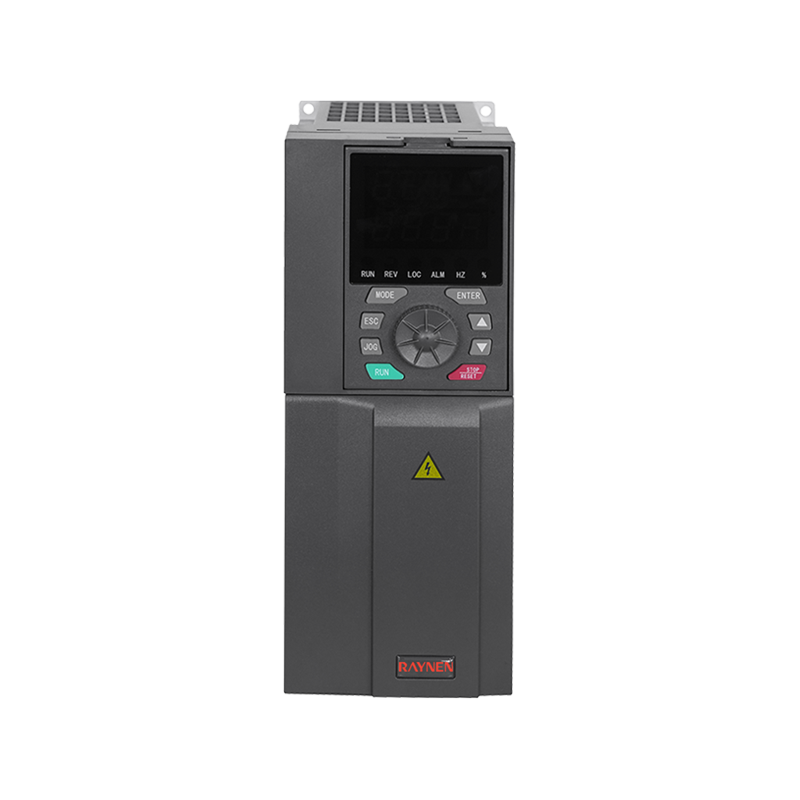

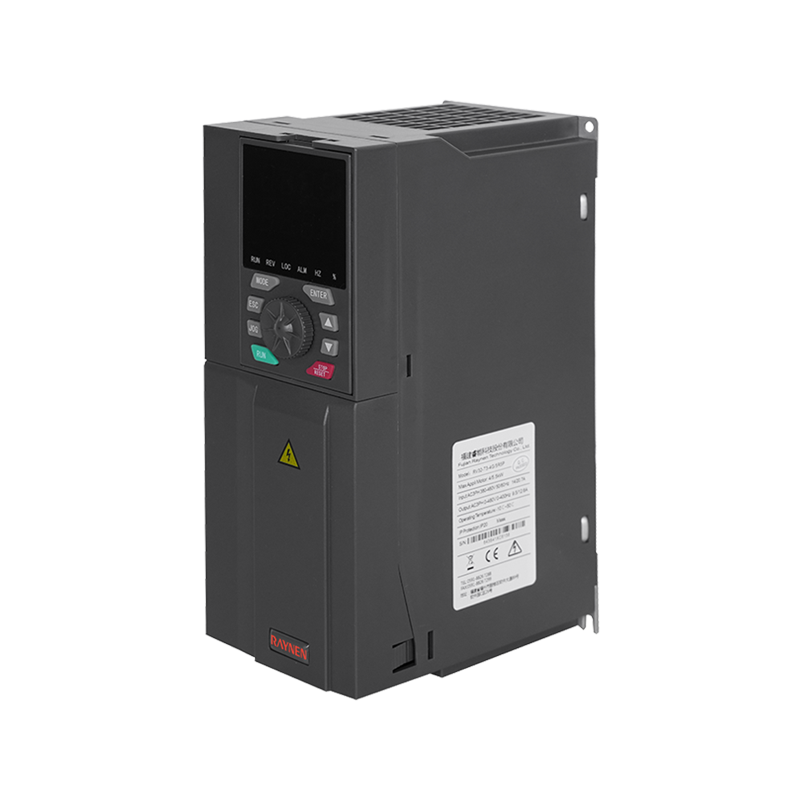

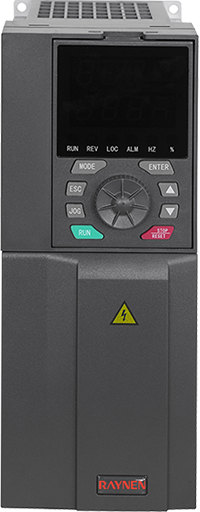

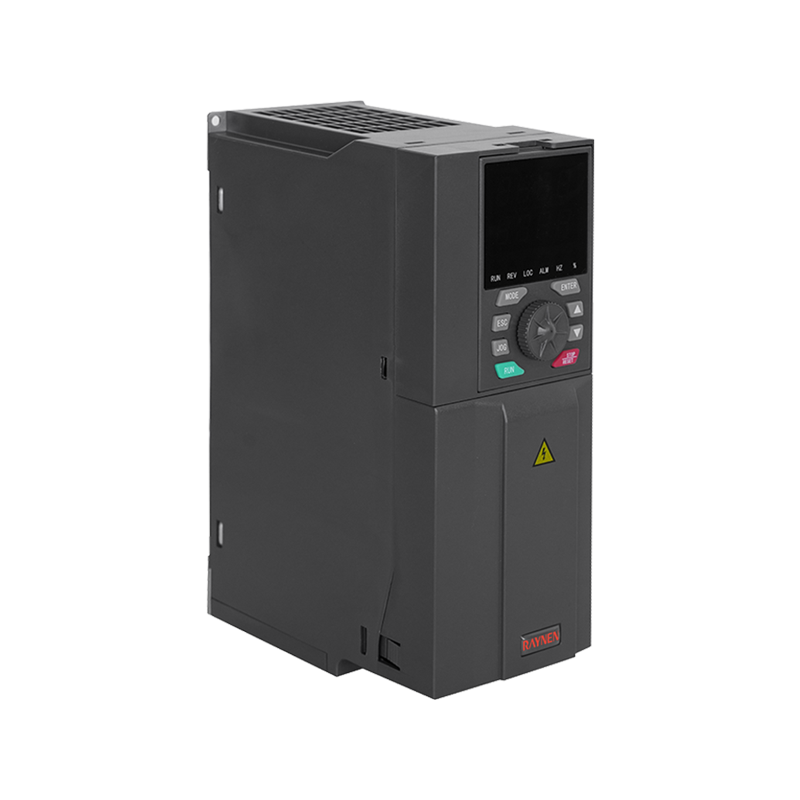

380V 4 (5.5) -7.5 (11) kw VFD

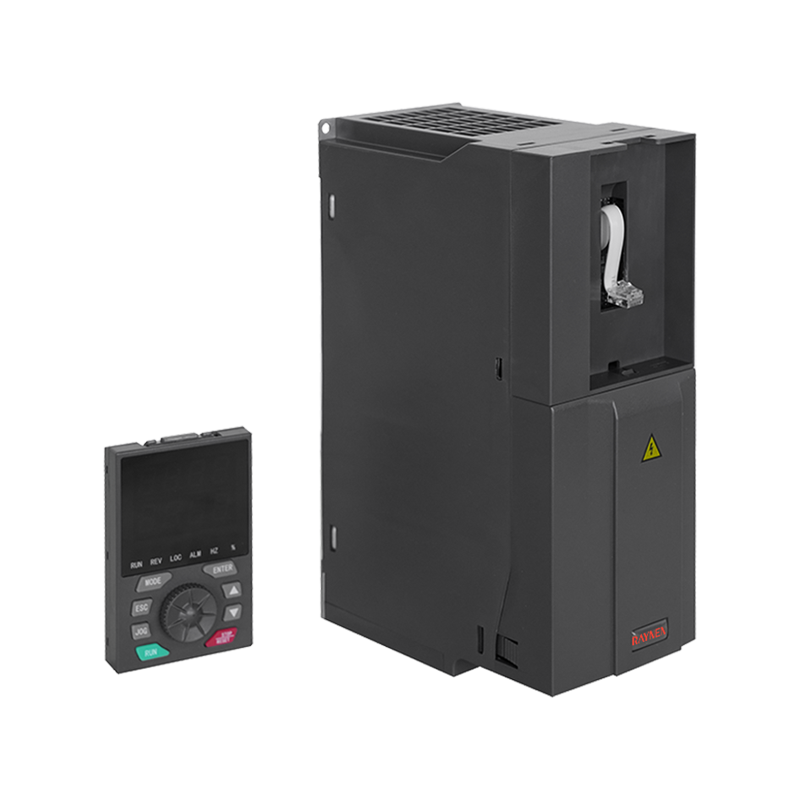

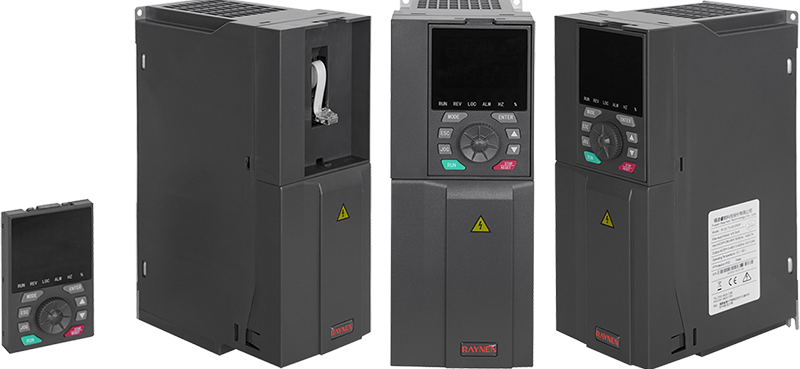

لوحة المفاتيح الخارجية تدعم الخط المزدوج

تصميم لوحة الدوائر المكونة من أربع طبقات ، ثلاث مرات من رش الطلاء الواقي

اختبار المنتج النهائي التلقائي بالكامل مع التحميل

وحدة المعالجة المركزية المزدوجة تجعلها تعمل بشكل أكثر استقرارًا

سطح الأسنان المباشر والأسنان الواسعة لتبديد الحرارة ، ويعمل في درجة حرارة عالية

شيخوخة في درجة حرارة عالية 60 درجة لمدة 48 ساعة

المعلمية

نموذج

RVE32-T3-4G/5R5P ~ RVE32-T3-7R5G/11P

الجهد االكهربى

380 فولت

تصنيف P (KW)

4/5.5/7.5/11

تيار المدخلات المصنفة (A)

14/20.7/26.5/36.6

تيار الإخراج المقنن (A)

9.5/12.6/18.5/25

الأبعاد (mm)

262*100*171

حجم التثبيت (mm)

251*90

نموذج العاكس

آلة من النوع G (حمولة ثقيلة)

آلة من النوع P (حمولة خفيفة)

الأبعاد (mm)

حجم التثبيت (mm)

تيار التدخل (A)

تيار المخرج (A)

تصنيف P (KW)

تيار التدخل (A)

تيار المخرج (A)

تصنيف P (KW)

ارتفاع

عرض

عمق

1 ارتفاع

1 عرض

فتحة

RVE32-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

206

76.5

168.5

195

66.5

φ5

RVE32-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE32-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

RVE32-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE32-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

262

100

171

251

90

φ5

RVE32-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE32-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

RVE32-T3-11G/15P

36.6

25

11

40

32

15

353

120

222

341

108

φ7

RVE32-T3-15G/18P

40

32

15

47

38

18.5

وظائف التطبيق الأساسية

تعزيز عزم الدوران منخفض التردد

يمكن أن تزيد دفعة الجهد والتعزيز عزم الدوران من عزم الدوران منخفض التردد للتحكم V/F والتحكم في عزم الاستشعار بسرعة بحوالي 0.1 ٪ ~ 30.0 ٪ على التوالي.

منحنى V/F.

النوع الخطي ، نوع متعدد النقاط

منحنى التسارع/التباطؤ

التسارع الخطي أو S على شكل S: ثلاث مجموعات من التسارع ووقت التباطؤ: المدى الزمني للتسارع والتباطؤ: 0-3200S

تنظيم الجهد التلقائي (AVR)

عندما يتغير جهد الشبكة ، يمكن أن يحافظ تلقائيًا على ثابت جهد الإخراج

PID مدمج

نظام التحكم في الحلقة المغلقة يمكنه تحقيق التحكم في العملية بسهولة

الكبح العاصمة

نطاق كبح التيار المستمر: 0.0 هرتز - أقصى تردد؛ وقت الكبح: 0.0 ثانية - 20.0 ثانية؛ قيمة تيار عمل الكبح: 0% - 100%

التحكم في الركض

يمكن بدء المحرك وتوقف على الفور ؛ نطاق إعداد تردد الركض: 0.0-20.0Hz ؛ وضع إيقاف الركض: التباطؤ/الكبح الحرة/العاصمة

قفز التردد

يمكن ضبط ثلاث نقاط تردد للقفز ونطاقات تردد التنقل المقابلة لمنع العاكس من التشغيل في نطاق التردد هذا

متعدد السرعة

يمكن ضبط ما يصل إلى 15 من خلال 4 منافذ إدخال منطقية = تردد التشغيل

جمع المدخلات

استخدم نتيجة العملية الجبرية لمدخلتين تمثيليين كإعداد للتردد ، مما يجعل إعداد التردد أكثر مرونة

التبديل بين مجموعتين من معلمات المحرك

يمكن ضبط مجموعتين من معلمات المحرك وتحويلها بحرية لتتناسب مع المحرك الحالي المدفوع

حماية العاكس

حماية فقدان مرحلة الإدخال/الإخراج ، الكشف عن الحمولة ، فوق حماية عزم الدوران ، حماية الجهد السفلي ، حماية الجهد الزائد ، حماية التيار الزائد ، حماية ح درجة الحرارة ، حماية من الطور إلى الطور القصير

حماية المحرك

الحماية الحرارية الحركية ، حد التيار المحرك ، الحمل الزائد للمحرك ، الدائرة القصيرة للمحرك

الخصائص الكهربائية

جهد المدخلات

ثلاث مراحل AC ، 380-480 فولت ، 50/60 هرتز

جهد الخرج

0-100 ٪ الجهد الإدخال ، 0.5 هرتز-400 هرتز

وضع التحكم

عزم الدوران المستمر V/F ، الحمل التربيعي V/F ، التحكم في المتجه بدون استشعار ، وضع توفير الطاقة

تبديل التردد

1.5 كيلو هرتز-12 كيلو هرتز

يمكن ضبط وظيفة ضبط تردد التبديل التلقائي: عندما ترتفع درجة الحرارة ، يتم تقليل تردد التبديل تلقائيًا

عندما تعود درجة الحرارة إلى طبيعتها ، يعود تردد التبديل إلى القيمة الأولية

القدرة الزائدة على التيار

150 ٪ تم تصنيف الناتج الحالي 60s ، 200 ٪ تصنيف الناتج الحالي 2S

إشارة التحكم

إشارة إعداد التردد

لوحة التشغيل المتكاملة

مفتاح الغشاء (زر) ، مقبض السرعة (مقياس الجهد)

إشارة خارجية

الإعداد لأعلى/لأسفل ، إدخال تمثيلي ، لوحة متعددة السرعة ، خارجية ، الاتصالات التسلسلية

ابدأ وإيقاف إشارة التحكم

لوحة التشغيل المتكاملة

تشغيل ، أزرار توقف

إشارة خارجية

محطة الإدخال المنطقية ، اللوحة الخارجية ، الاتصال التسلسلي

خصائص دائرة التحكم

إمدادات الطاقة الداخلية المتاحة

10 فولت

24 فولت

10VDC ± 5 ٪ ، الحد الأقصى للتيار 10MA ، للحصول على مقياس الجهد المرجعي

24VDC ± 5 ٪ ، الحد الأقصى 100MA الحالي ، لمنفذ الإدخال المنطقي

المدخلات التناظرية

AI1

المدخلات التناظرية للجهد: 0-5VDC ، أو 0-10VDC ، المعاوقة هي 30 ألف

المدخلات التناظرية الحالية: 0/4-20MADC ، مقاومة 250Ω

القرار: تحويل 10 بت/د

الإعداد الافتراضي للمصنع: 0-5VDC إدخال الجهد

AI2

المدخلات التناظرية الجهد: 0-10VDC ، أو إدخال مسبار PTC

القرار: تحويل 10 بت/د

المدخلات المنطقية

LI1-LI8

0-24VDC إمدادات الطاقة

المنطق الإيجابي (المصدر) والمنطق السلبي (بالوعة) اختياريين ، والمنطق السلبي هو المنطق السلبي

إلى الأمام ، العكسي ، تشغيل ، إعادة تعيين الخطأ ، متعددة السرعة و 69 وظيفة أخرى اختيارية

المنتجات أقل

AI1 ، AI2

مدخلات صالحة قسرية

في المحولات التي تقل عن 15 kw (شامل) ، يمكن تعيين AI1 و AI2 كمدخلات منطقية. يعد F309 و F310 مدخلات صالحة ، وتكون وظائف التكوين الخاصة بهم صالحة دائمًا أثناء الطاقة.

الإخراج التناظرية

AO1 、 AO2

الناتج التناظري للجهد: 0-10VDC ، الحد الأدنى لمقاومة الحمل هو 470Ω

الإخراج التناظري الحالي: 0/4-20MA ، أقصى مقاومة الحمل هو 700Ω

القرار: 8 بت

تردد الإخراج ، تيار الإخراج ، إعداد السرعة ، بيانات الإخراج التسلسلي والوظائف الأخرى اختيارية

الإخراج المنطقي

lo 、 clo

جامع مفتوح ، الحد الأقصى الحالي 100mA ، الحد الأقصى للجهد 30VDC

الإخراج المنطقي أو إخراج النبض اختياري ، الإعداد الافتراضي للمصنع هو الإخراج المنطقي

تردد الإخراج ، تيار الإخراج ، إعداد السرعة ، بيانات الإخراج التسلسلي ووظائف الإخراج الأخرى اختيارية

إخراج التتابع

T1A 、 T1B 、 T1C

T2A 、 T2B 、 T2C

T1A مفتوح عادة ، T1B مغلق عادة ، T1C النقطة المشتركة

T2A مفتوح عادة ، T2B مغلق عادة ، T2C النقطة المشتركة

سعة الاتصال: 5A@250VAC ، 5A@30VDC

الصدع ، المنبه ، وصول التردد والوظائف الأخرى اختيارية

T1A الافتراضيات للخطأ ، الافتراضات T2A للتشغيل

التواصل التسلسلي

Modbus-RTU ، 2-Ware RS-485 ، واجهة الطرفية

الخصائص الكهربائية

حماية محرك AC

حماية فقد مرحلة المدخلات ، حماية خسارة مرحلة الإخراج ، الكشف عن الحمولة ، حماية الزائد ، حماية الجهد السفلي ، حماية الجهد الزائد ، الحماية الزائدة ، حماية درجة الحرارة ، حماية الدائرة القصيرة للمرحلة

حماية المحرك

الحماية الحرارية الحركية ، الحد من التيار المحرك ، الحمل الزائد للمحرك ، الدائرة القصيرة للمحرك

الخصائص الكهربائية

مستوى الحماية

IP20

الرطوبة المحيطة

95 ٪ لا يوجد تكثيف أو تراكم الماء

درجة حرارة العمل/التخزين

-10 ~ 40 درجة مئوية/-20 ~ 60 درجة مئوية

ح

أقل من 1000 متر

طريقة التبريد

تبريد الهواء القسري

موقع التثبيت

داخلي
