ملخص المنتج
الشعور والبساطة
| | لوحة المفاتيح الخارجية تدعم الخط المزدوج | | تصميم لوحة دوائر كهربائية من أربع طبقات، ثلاث مرات من رش الطلاء الوقائي |
| | اختبار المنتج النهائي تلقائيًا بالكامل مع الحمل | | وحدة المعالجة المركزية المزدوجة تجعله يعمل بشكل أكثر استقرارًا |

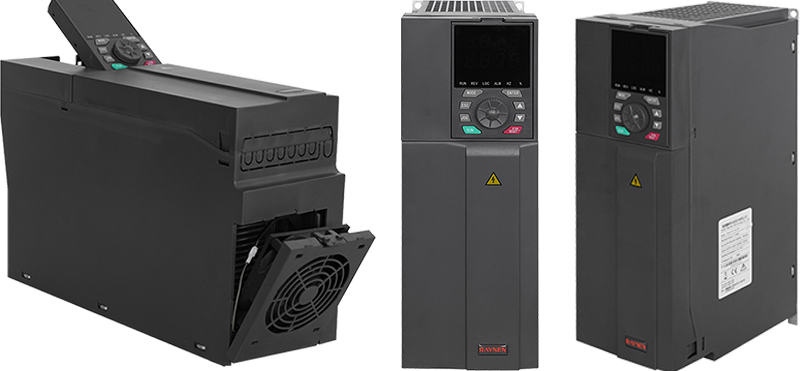

| | سطح مستقيم وواسع لتبديد الحرارة، ويعمل في درجات حرارة عالية | | الشيخوخة عند درجة حرارة عالية 60 درجة لمدة 48 ساعة |
| حدودي | ||

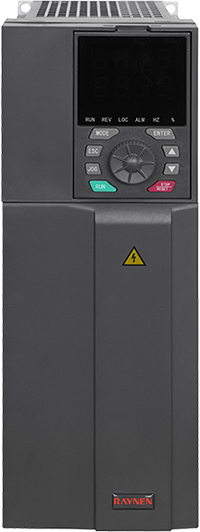

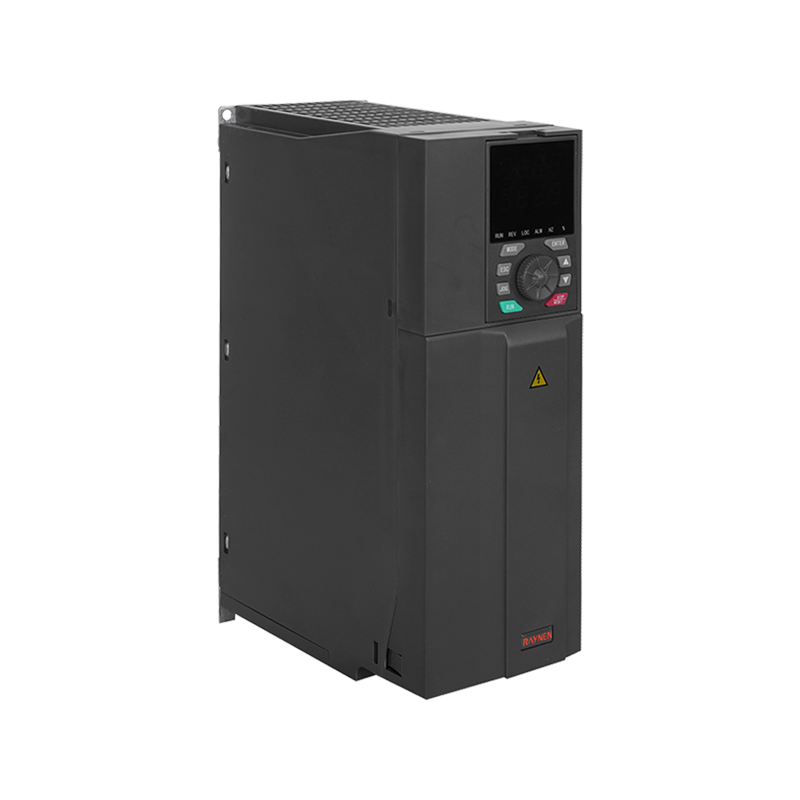

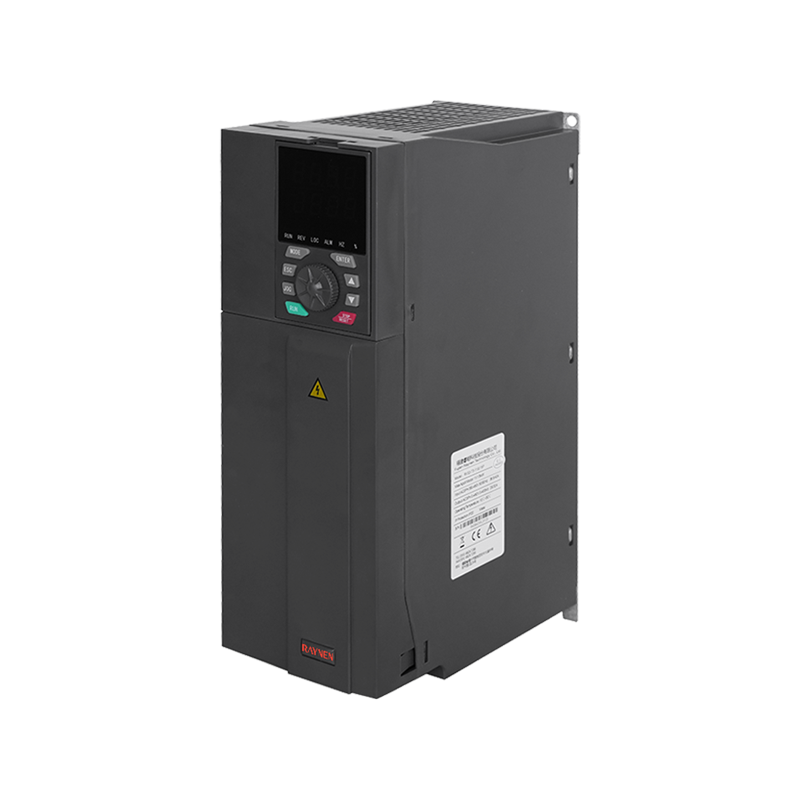

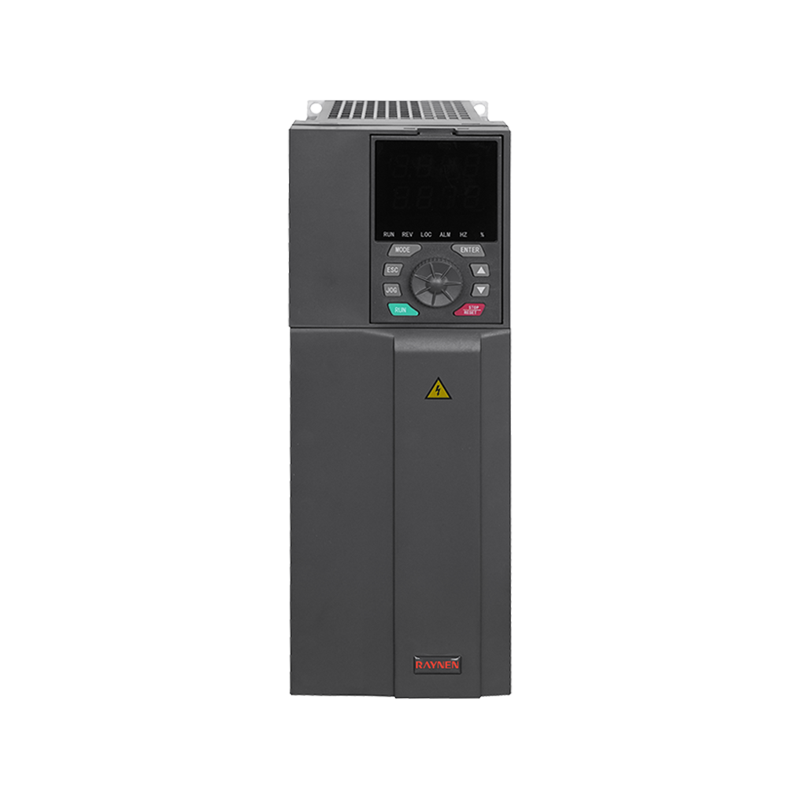

 | نموذج | RVE32-T3-11G/15P ~ RVE32-T3-15G/18P |
| الجهد الكهربي | 380 فولت | |
| ف تصنيف (كيلوواط) | 15/11/18 | |
| تصنيف المدخلات الحالية (أ) | 36.6/40/47 | |
| تصنيف الانتاج الحالي (أ) | 25/32/38 | |
| الأبعاد (مم) | 353*120*222 | |
| حجم التثبيت (مم) | 341*108 | |
مخطط هيكل محطات التحكم
إعدادات المعلمة
تعليمات تشغيل لوحة المفاتيح
نموذج Nomenclature
جدول الاختيار نوع T3 ثلاثي الطور (علبة بلاستيكية)
| نموذج العاكس | آلة من النوع G (حمولة ثقيلة) | آلة من النوع P (حمولة خفيفة) | الأبعاد (مم) | حجم التثبيت (مم) | ||||||||
| أنا في (أ) | انا خارج (أ) | ف تصنيف (كيلوواط) | أنا في (أ) | انا خارج (أ) | ف تصنيف (كيلوواط) | ح | دبليو | د | ح1 | دبليو1 | الفتحة | |

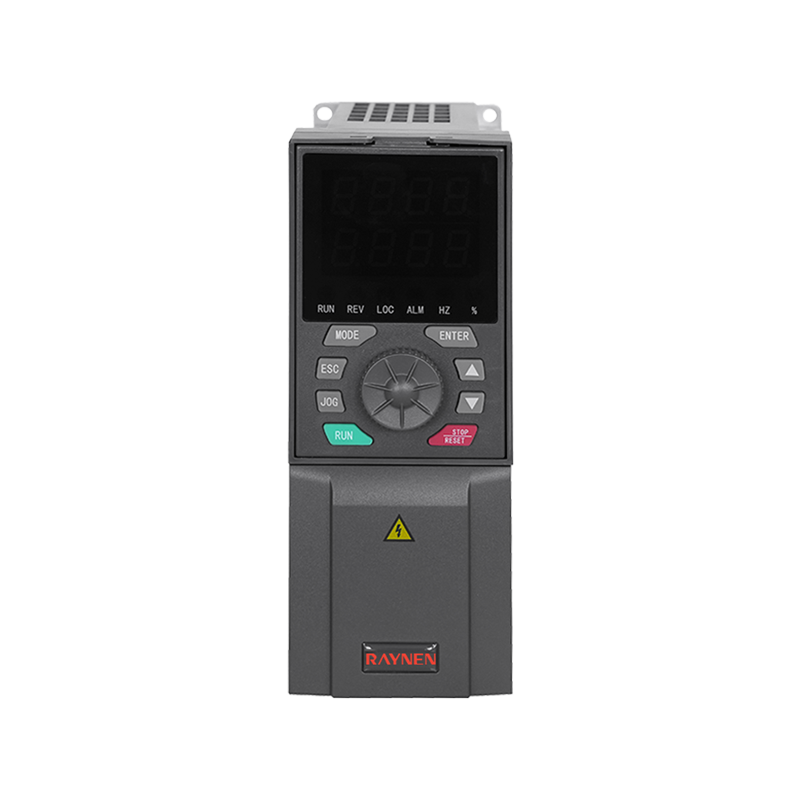

| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
ملاحظات: بالنسبة لـ 380V VFD، فإن المنتجات ذات 37KW أو أقل تكون مجهزة بشكل قياسي بوحدة فرامل مدمجة، ويمكن تجهيز 45KW-185KW بوحدة فرامل مدمجة، ويمكن تجهيز 200-800kW بوحدة فرامل خارجية.
الأداء والتكوين
| وظائف التطبيق الأساسية | |
| تعزيز عزم الدوران منخفض التردد | يمكن أن يؤدي تعزيز الجهد وزيادة عزم الدوران إلى زيادة عزم الدوران منخفض التردد للتحكم في V/F والتحكم في عزم الدوران بدون مستشعر للسرعة بحوالي 0.1% ~ 30.0% على التوالي. |
| منحنى V/F | النوع الخطي، النوع متعدد النقاط |
| منحنى التسارع/التباطؤ | التسارع والتباطؤ الخطي أو على شكل حرف S: ثلاث مجموعات من وقت التسارع والتباطؤ: النطاق الزمني للتسارع والتباطؤ: 0-3200 ثانية |
| تنظيم الجهد التلقائي (AVR) | دبليوhen the grid voltage changes, it can automatically keep the output voltage constant |
| معرف المنتج المدمج | نظام تحكم ذو حلقة مغلقة يمكنه تحقيق التحكم في العملية بسهولة |
| دC braking | دC braking range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| التحكم في الركض | يمكن تشغيل المحرك وإيقافه على الفور؛ نطاق ضبط تردد الركض: 0.0-20.0 هرتز؛ وضع إيقاف الركض: التباطؤ/الفرامل الحرة/التيار المستمر |
| قفز التردد | يمكن ضبط ثلاث نقاط تردد قفز ونطاقات تردد قفز مقابلة لمنع العاكس من العمل في نطاق التردد هذا |
| متعدد السرعات | يمكن ضبط ما يصل إلى 15 من خلال 4 منافذ إدخال منطقية = تردد التشغيل |
| جمع المدخلات | استخدم نتيجة العملية الجبرية لمدخلين تناظريين كإعداد للتردد، مما يجعل إعداد التردد أكثر مرونة |
| التبديل بين مجموعتين من معلمات المحرك | يمكن ضبط مجموعتين من معلمات المحرك وتبديلهما بحرية لتتناسب مع المحرك الحالي |
| حماية العاكس | حماية فقدان مرحلة الإدخال/الإخراج، اكتشاف الحمل الزائد، حماية عزم الدوران الزائد، حماية الجهد المنخفض، حماية الجهد الزائد، حماية التيار الزائد، الحماية من الحرارة الزائدة، حماية ماس كهربائى من مرحلة إلى مرحلة |
| حماية المحرك | الحماية الحرارية للمحرك، الحد الحالي للمحرك، الحمل الزائد للمحرك، ماس كهربائى للمحرك |
| الخصائص الكهربائية | |
| جهد الإدخال | تيار متردد ثلاثي الطور، 380-480 فولت، 50/60 هرتز |
| الجهد الناتج | جهد الإدخال 0-100%، 0.5 هرتز-400 هرتز |
| وضع التحكم | عزم دوران ثابت V/F، حمل تربيعي V/F، التحكم في ناقلات الحركة بدون مستشعر، وضع توفير الطاقة |
| تبديل التردد | 1.5 كيلو هرتز-12 كيلو هرتز يمكن ضبط وظيفة تعديل تردد التبديل التلقائي: عندما ترتفع درجة الحرارة، يتم تقليل تردد التبديل تلقائيًا دبليوhen the temperature returns to normal, the switching frequency returns to the initial value |
| الإفراط في القدرة الحالية | 150% تيار الإخراج المقدر 60 ثانية، 200% تيار الإخراج المقدر 2 ثانية |
| إشارة التحكم | ||
| إشارة تحديد التردد | لوحة تشغيل متكاملة | مفتاح الغشاء (زر)، مقبض السرعة (مقياس الجهد) |
| إشارة خارجية | إعداد لأعلى/لأسفل، مدخل تناظري، متعدد السرعات، لوحة خارجية، اتصال تسلسلي | |
| إشارة التحكم في التشغيل والإيقاف | لوحة تشغيل متكاملة | تشغيل، إيقاف الأزرار |
| إشارة خارجية | محطة الإدخال المنطقي، لوحة خارجية، الاتصال التسلسلي | |
| خصائص دائرة التحكم | ||
| إمدادات الطاقة الداخلية المتاحة | 10 فولت 24 فولت | 10 فولتDC±5%, maximum current 10mA, for reference potentiometer 24 فولتDC±5%, maximum current 100mA, for logic input port |
| المدخلات التناظرية | AI1 | جهد الإدخال التناظري: 0-5VDC، أو 0-10VDC، المعاوقة 30 كيلو الإدخال التناظري الحالي: 0/4-20mADC، المعاوقة 250Ω الدقة: تحويل A/D 10 بت الإعداد الافتراضي للمصنع: إدخال الجهد 0-5VDC |
| AI2 | الإدخال التناظري للجهد: 0-10VDC، أو إدخال مسبار PTC الدقة: تحويل A/D 10 بت | |
| الإدخال المنطقي | LI1-LI8 | 0-24VDC إمدادات الطاقة المنطق الإيجابي (المصدر) والمنطق السلبي (الحوض) اختياريان، والمنطق الافتراضي للمصنع هو المنطق السلبي تعتبر الوظائف الأمامية والخلفية والتشغيل وإعادة ضبط الأخطاء والسرعات المتعددة و69 وظيفة أخرى اختيارية المنتجات التي تقل قدرتها عن 15 كيلو واط (شاملة) تحتوي فقط على LI1-LI6 |
| AI1، AI2 إدخال صالح القسري | في المحولات التي تقل قدرتها عن 15 كيلو واط (شاملاً)، يمكن تعيين AI1 وAI2 كمدخلات منطقية. يعتبر F309 وF310 بمثابة مدخلات صالحة قسرية، وتكون وظائف التكوين الخاصة بهما صالحة دائمًا أثناء التشغيل. | |
| الإخراج التناظري | AO1、AO2 | خرج تناظري الجهد: 0-10VDC، الحد الأدنى لمقاومة الحمل هو 470Ω الإخراج التناظري الحالي: 0/4-20mA، أقصى مقاومة للحمل هي 700Ω القرار: 8 بت تردد الإخراج، تيار الإخراج، إعداد السرعة، بيانات الإخراج التسلسلي وغيرها من الوظائف اختيارية |
| الإخراج المنطقي | لو، كلو | جامع مفتوح، أقصى تيار 100 مللي أمبير، أقصى جهد 30 فولت تيار مستمر الإخراج المنطقي أو إخراج النبض اختياري، الإعداد الافتراضي للمصنع هو الإخراج المنطقي تردد الإخراج، تيار الإخراج، إعداد السرعة، بيانات الإخراج التسلسلي ووظائف الإخراج الأخرى اختيارية |
| تتابع الإخراج | T1A، T1B، T1C T2A، T2B، T2C | T1A مفتوح عادة، T1B مغلق عادة، النقطة المشتركة T1C T2A مفتوح عادة، T2B مغلق عادة، نقطة مشتركة T2C قدرة الاتصال: 5 أمبير عند 250 فولت تيار متردد، 5 أمبير عند 30 فولت تيار مستمر يعد الخطأ والإنذار وضبط وصول التردد والوظائف الأخرى اختيارية يتم تعيين T1A بشكل افتراضي على الخطأ، ويتم تشغيل T2A بشكل افتراضي |
| الاتصالات التسلسلية | MODBUS-RTU، سلكان RS-485، واجهة طرفية | |
| الخصائص الكهربائية | |
| حماية محرك التيار المتردد | حماية من فقدان مرحلة الإدخال، حماية من فقدان مرحلة الإخراج، اكتشاف الحمل الزائد، حماية من عزم الدوران الزائد، حماية من الجهد المنخفض، حماية من الجهد الزائد، حماية من التيار الزائد، حماية من الحرارة الزائدة، حماية من ماس كهربائى للمرحلة |
| حماية المحرك | الحماية الحرارية للمحرك، الحد من تيار المحرك، الحمل الزائد للمحرك، ماس كهربائى للمحرك |
| الخصائص الكهربائية | |||
| مستوى الحماية | IP20 | الرطوبة المحيطة | 95% لا يوجد تكثيف أو تراكم للمياه |
| دبليوorking/Storage temperature | -10~40 درجة مئوية/-20~60 درجة مئوية | الارتفاع | أقل من 1000 متر |
| طريقة التبريد | تبريد الهواء القسري | موقع التثبيت | داخلي |
