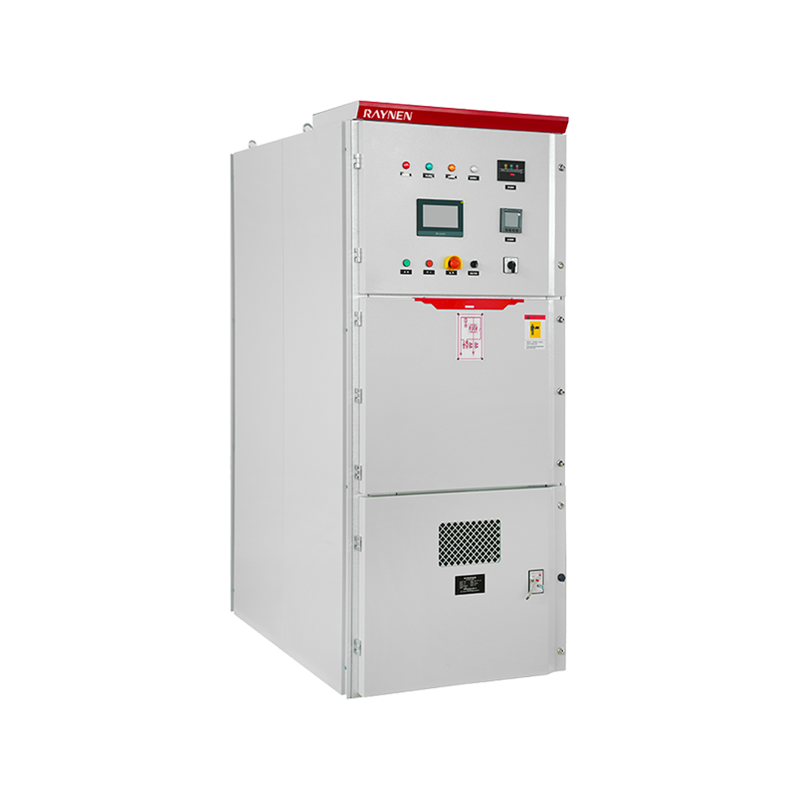

مجهزة بموصل فراغ، وجهاز قفل كهرومغناطيسي، ومعدات إلكترونية غير قابلة للاتصال SCR. الخزانة مصنوعة من لوح الألومنيوم والزنك عالي الجودة، وهو مقاوم للتآكل، وخفيف الوزن، وعالي القوة، وصغير الحجم، وسهل التركيب، ويوفر المساحة. تسجيل الحماية IP40.
ملخص المنتج
● خزانة kyn28 القياسية، مصممة بدقة وفقًا لمعايير الحماية
● مشغل الألياف الضوئية
● وضع اكتساب PT، أكثر استقرارًا من الوضع الإلكتروني
● الامتثال للمواصفات الكهربائية العالمية ذات الجهد العالي
● الجزء ذو الجهد العالي والجزء ذو الجهد المنخفض معزولان تمامًا وآمنان وموثوقان
● واجهة قابلة للتطوير
المواصفات
 | حدودي | |
| نموذج | RSE1000-6-5000 | |
| الجهد المقنن | 6 كيلو فولت | |
| ف تصنيف (كيلوواط) | 5000 | |
| التصنيف الحالي (أ) | 600 | |
| الحجم (العرض*الارتفاع*العمق ملم) | قابلة للتخصيص | |
 | تصميم معياري لسهولة التركيب والصيانة. تم تعزيز قوة العزل |
| | سهل التثبيت والتصحيح والاستخدام: RVS هو نظام كامل للتحكم والحماية في بدء تشغيل المحرك. يسمح بإجراء اختبار كهربائي للنظام بأكمله باستخدام الجهد المنخفض قبل التشغيل بجهد عالي. |
| | يتم استخدام لوحة LCD تعمل باللمس مقاس 7 بوصة لجعل البرمجة وتعديل المعلمات أكثر ملاءمة. يعد الخطأ والمراقبة في الوقت الفعلي أكثر سهولة ويحسنان كفاءة العمل |
| | إعدادات تشفير البرنامج |
مخطط مبدأ العمل
التسمية النموذجية
جدول اختيار بداية التشغيل الناعمة ذات الجهد الكهربي المتوسط الجهد الكهربي 6 كيلو فولت
| نموذج | معدل الجهد (كيلو فولت ) | القوة المقدرة (كيلوواط ) | التصنيف الحالي ( أ ) | الأبعاد (العرض*الارتفاع*العمق) ملم | |
| (-G) النوع الجيني | (-E) نوع التكامل | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | قابلة للتخصيص | - |
جدول اختيار بداية التشغيل الناعمة ذات الجهد المتوسط بجهد 10 كيلو فولت
| نموذج | معدل الجهد (كيلو فولت ) | القوة المقدرة (كيلوواط ) | التصنيف الحالي ( أ ) | الأبعاد (العرض*الارتفاع*العمق) ملم | |
| (-G) النوع الجيني | (-E) نوع التكامل | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | قابلة للتخصيص | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | قابلة للتخصيص | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | قابلة للتخصيص | - |
البيانات الفنية
| المعلمات الأساسية | |
| نوع التحميل | ثلاث مراحل الجهد المتوسط قفص السنجاب محرك غير متزامن، محرك متزامن |
| تردد العمل | 50 هرتز/60 هرتز ± 2 هرتز |
| تسلسل المرحلة | يُسمح بالعمل في أي تسلسل طور (يمكن ضبطه بواسطة المعلمات) |
| تجاوز المقاولين | المقاولين مع القدرة على البدء المباشر |
| قوة التحكم | تيار متردد 220 فولت ±15% |
| حماية الجهد الزائد | امتصاص DV/DT |
| تردد البداية | درجة الحرارة المحيطة: -20 درجة مئوية ~ 50 درجة مئوية |
| حالة البيئة | 1-6 مرات في الساعة |
| الرطوبة النسبية: 5% - 95% غير متكثفة | |
| يجب أن يكون الارتفاع أقل من 1500 متر | |
| واجهة المستخدم البشرية | |
| اللغة | الإنجليزية / الصينية / الروسية |
| عرض الصك | |
| الفولتميتر | عرض جهد مصدر الطاقة الرئيسي ثلاثي الطور |
| مقياس التيار الكهربائي | عرض تيار الدائرة الرئيسية ثلاثي الطور |
| وظيفة الحماية | |
| حماية فشل المرحلة | أثناء بدء التشغيل أو التشغيل، افصل أي مرحلة من مصدر الطاقة الرئيسي |
| حماية التيار الزائد | مجموعة الحماية الحالية: 100~500% |
| المرحلة الحالية حماية عدم التوازن | 20~100% |
| حماية الزائد | حماية الزائد level:10A,20A,30A |
| حماية الجهد المنخفض | النطاق: 50 ~ 100% |
| | وقت العمل: 0 ~ 10S |
| بدء المهلة | الحد الزمني للبدء: 10 ~ 120 ثانية |
| حماية الجهد الزائد | عندما يكون جهد مصدر الطاقة الرئيسي أعلى من 120% من القيمة المقدرة |
| حماية التحميل الزائد | عندما يكون جهد مصدر الطاقة الرئيسي أقل من 70% من القيمة المقدرة |
| حماية التأريض | عندما يكون تيار التأريض أكبر من القيمة المحددة |
| الاتصالات | |
| البروتوكول/الواجهة | مودبوس ار تي يو |
| اتصالات الشبكة | يمكن لكل RVS التواصل مع 32 RVS عبر الإنترنت |
| وظيفة | مراقبة حالة التشغيل والبرمجة |
| سجل البيانات | |
| سجل الفشل | سجل معلومات الخطأ لآخر 1000 مرة |
