تم تجهيز منافذ إيثرنت من سلسلة XM3L القياسية بأضواء مؤشر الحالة المخصصة، والتي يمكن أن تعكس بشكل حدسي حالة عمل المنفذ وتحسين راحة ودقة عمليات التوصيل والفصل في الميدان. تم تجهيز جميع منافذ الإدخال/الإخراج في السلسلة بشكل مستقل بأضواء مؤشر الحالة، مما يجعل تشغيل المنفذ ونقل الإشارة وظروف العمل الأخرى مرئية بوضوح، مما يسهل استكشاف الأخطاء وإصلاحها بسرعة في الموقع ومراقبة حالة تشغيل المعدات.
ملخص المنتج
 | • تتميز محطات الإدخال/الإخراج بتصميم دبوس مرتفع، مما يعمل على تحسين منطقة الاتصال لتبديد الحرارة ومسار تدفق الهواء، وتحسين أداء تبديد الحرارة بشكل كبير وضمان التشغيل المستقر على المدى الطويل للمحطات الطرفية. |
| • تم تحسين تصميم التوافق الكهرومغناطيسي بشكل شامل، مما أدى إلى تحسن كبير في أداء EMC الإجمالي لـ PLC. |

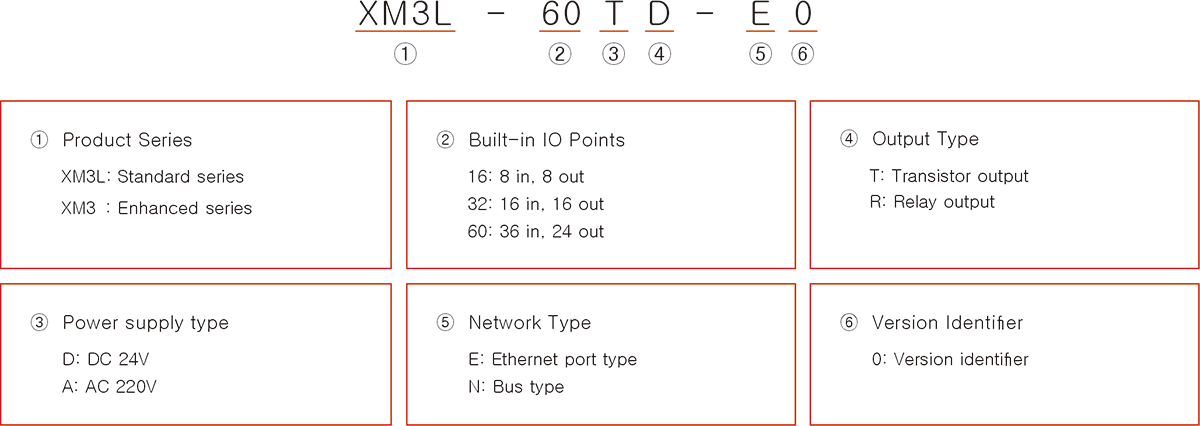

التسمية النموذجية
حجم المنتج (الوحدة: مم)
| | نموذج PلC | L |
| XM3L-16TD-E0 | 90 | |
| XM3L-32TD-E0 | 135.5 | |
| XM3L-60TD-E0 | 196 |
المواصفات الفنية
| المواصفات | XM3L-16TD-E0 | XM3L-32TD-E0 | XM3L-60TD-E0 |
| عدد المحاور التي تسيطر عليها | محورين (200 كيلو هرتز) | محورين (200 كيلو هرتز) | محورين (200 كيلو هرتز) |
| تخطيط السرعة | تخطيط السرعة من النوع T | ||
| وظائف التحكم | حركة نقطة، العودة إلى حركة الصفر، العد عالي السرعة | ||
| لغة البرمجة | مخطط السلم (LD)، قائمة التعليمات (IL)، SFC | ||
| الإدخال الرقمي | 8 (إن بي إن/PNP) | 16 (NPN/PNP | 36 (ن.ب.ن/PNP) |
| مقاومة الإدخال | X0-X2: 2.4 كيلو؛ X3 وما فوق: 5.6 كيلو | ||
| على المدخلات الشعور الحالي | X0-X2: 5 مللي أمبير أو أكثر؛ X3 وما فوق: 2.4 مللي أمبير أو أكثر | ||
| OFF المدخلات الشعور الحالي | 1 مللي أمبير أو أقل | ||
| وقت استجابة الإدخال | لا يزيد عن 4.5 مللي ثانية | ||
| الإخراج الرقمي | 8 (NPN | 16 (نبن) | 36 (NPN |
| الحمولة القصوى مقاومة | 0.5A/نقطة واحدة؛ 0.8A/4 نقاط | ||
| الحمل الاستقرائي الأقصى | 12 واط/تيار مستمر 24 فولت | ||
| الحمولة القصوى للمصباح | السرعة العالية: 2 وات/تيار مستمر 24 فولت، عادي: 5 وات/تيار مستمر 24 فولت | ||
| الحد الأدنى للحمل | 5 مللي أمبير (تيار مستمر 5 ~ 24 فولت) | ||
| تيار تسرب الدائرة المفتوحة | 0.1 مللي أمبير أو أقل/تيار مستمر 30 فولت | ||
| على المقاومة | نقطة عالية السرعة: 0.3Ω نموذجي (0.6Ω كحد أقصى) | ||
| عدد المقاطعات | 12 مقاطعة إدخال/إخراج خارجية/3 مقاطعات مؤقت/6 مقاطعات عداد عالية السرعة | ||
| عدد المحاور التي تسيطر عليها | 0.5A/نقطة واحدة؛ 0.8A/4 نقاط | ||
| عداد عالي السرعة | مرحلة واحدة: 200 كيلو هرتز (قناتان) مرحلة AB: 200 كيلو هرتز (قناتان) | مرحلة واحدة: 200 كيلو هرتز (4 قنوات) مرحلة AB: 100 كيلو هرتز (4 قنوات) | مرحلة واحدة: 200 كيلو هرتز (8 قنوات) مرحلة AB: 100 كيلو هرتز (4 قنوات) |
| منفذ إيثرنت | 1100 متر قناة؛ يدعم ModBUS TCP/IP | ||
| RS485 | 2 قنوات؛ يدعم بروتوكول ModBUS RTU؛ بروتوكول المنفذ التسلسلي المجاني | ||
| توسيع دينار بحريني | غير معتمد | الدعم 1 | الدعم 1 |
| التوسع الصحيح | غير معتمد | غير معتمد | غير معتمد |
| مصدر الطاقة | تيار مستمر 24 فولت ± 5% | ||
