ملخص المنتج

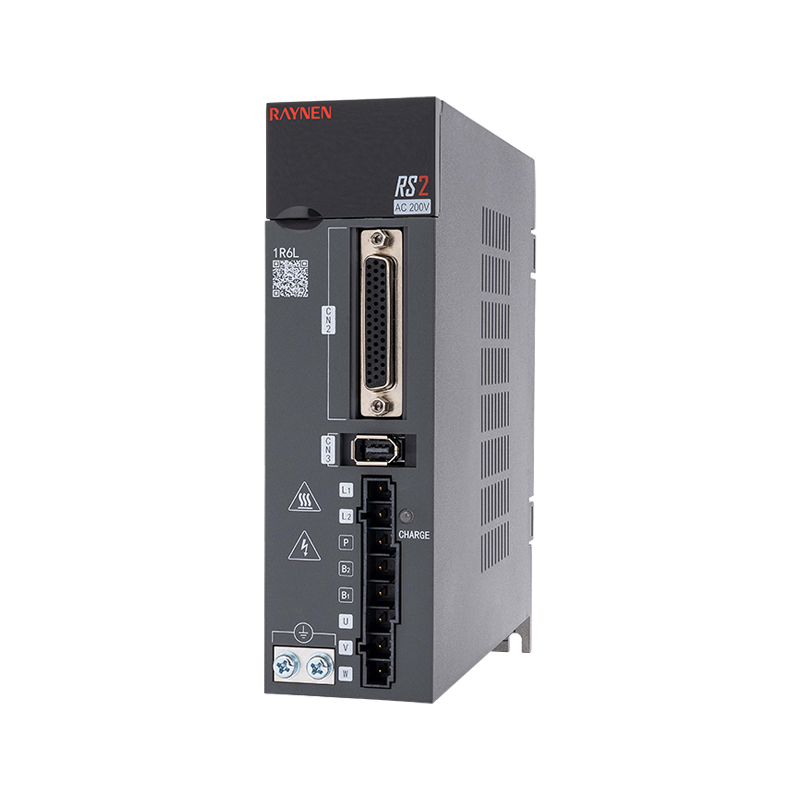

نموذج التسميات
تعريف المنفذ
|
|
|
||
|
الحجم أ |
الحجم ب |
||
|
نموذج |
اسم |
نموذج |
اسم |
|
1 |
- |
1 |
- |
|
2 |
مصغرة USB |
2 |
مصغرة USB |
|
3 |
CN2 |
3 |
CN2 |
|
4 |
CN3 |
4 |
CN3 |
|
5 |
L1 、 L2 |
5 |
L1 、 L2 |
|
6 |
الفرامل |
6 |
الفرامل |
|
7 |
u 、 v 、 w |
7 |
u 、 v 、 w |
|
8 |
المسمار الأرض |
8 |
المسمار الأرض |
|
9 |
تكلفة |
9 |
تكلفة |
|
10 |
CN4/CN5 |
10 |
CN4/CN5 |
|
وصف: ① -: عرض رقمي من سبعة أجزاء ②USB صغير: واجهة RS232، متصلة بجهاز الكمبيوتر ③cn2: موصل إشارة الإخراج/الدخل ، متصل بوحدة تحكم قابلة للبرمجة (PLC) أو التحكم I/O ④cn3: واجهة التشفير ، متصلة بالمشفر على محرك المؤازرة ⑤L1 ، L2: مصدر طاقة الدائرة الرئيسي ، متصل بمصدر طاقة أحادي الطور (200 ~ 240VAC ، 50/60 هرتز إمدادات الطاقة) ⑥الفرامل: استخدم مقاومة الفرامل الخارجية ⑦u ، v ، w: إخراج محرك المؤازرة ، متصل بموصل طاقة المحرك (u ، v ، w) ⑧ الأرض المسمار: تواصل بأرض الطاقة وأرض المحرك ⑨ تهريب: ضوء مؤشر الطاقة ⑩cn4/cn5: 485 ميناء الاتصال |
|||
المواصفات الكهربائية
|
مواصفات كهربائية 220 فولت مرحلة واحدة |
|||||
|
غرض |
الحجم أ |
الحجم ب |
|||
|
نموذج |
1R6L |
2R8L |
5R5L |
6R6L |
|
|
سعة مصدر الطاقة [KVA] |
0.5 |
1 |
1.7 |
2 |
|
|
تيار الإخراج المستمر [الأسلحة] |
1.6 |
2.8 |
5.5 |
6.6 |
|
|
الحد الأقصى لحظية الناتج تيار [الأسلحة] |
5.9 |
9.3 |
16.9 |
17 |
|
|
الدائرة الرئيسية |
تيار المدخلات المستمر [الأسلحة] |
2.4 |
5 |
8.7 |
11 |
|
إمدادات طاقة الدائرة الرئيسية |
المرحلة الواحدة 200 ~ 240VAC ، -15 ٪ ~ 10 ٪ ، 50/60 هرتز |
||||
|
حلقة التحكم |
إمدادات طاقة دائرة التحكم |
إمدادات الطاقة بوسار ، مدخلات إمدادات الطاقة المشتركة وتصحيحها |
|||
|
فقدان الطاقة |
فقدان طاقة الدائرة الرئيسية [W] |
30.5 |
41 |
60.8 |
66.2 |
|
فقدان طاقة دائرة التحكم [W] |
|||||
|
مقاوم الكبح |
وظيفة المقاوم الفرامل |
خياري |
|||
|
قيمة المقاومة [Ω] |
50 |
50 |
50 |
50 |
|
|
السعة [W] |
30 |
30 |
50 |
50 |
|
|
الحد الأدنى الخارجي المسموح به قيمة المقاومة [ω] |
50 |
45 |
40 |
40 |
|
|
طريقة التبريد |
التبريد الطبيعي |
تبريد الهواء |
|||
|
مستوى الجهد الزائد |
OVC III |
||||
حجم المنتج
|
الحجم أ |
|||||||||||||||||
|
|
|
||||||||||||||||
|
الحجم ب |
|||||||||||||||||
|
|
|
||||||||||||||||
مخطط الأسلاك
ملاحظة: يوضح الشكل مخطط الأسلاك لسلسلة RS2 أحادية المرحلة 220V حجم A/B. للحصول على مخططات الأسلاك من الطرز الأخرى ، يرجى الاتصال بخدمة العملاء .
