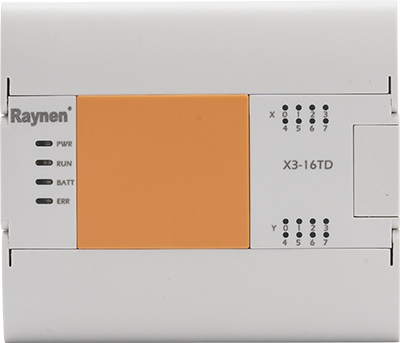

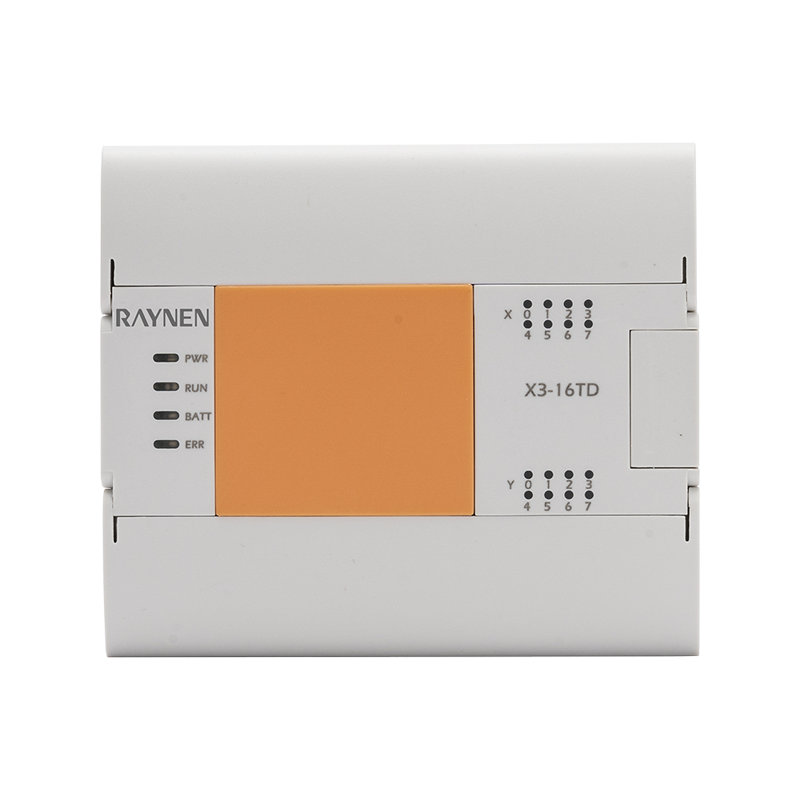

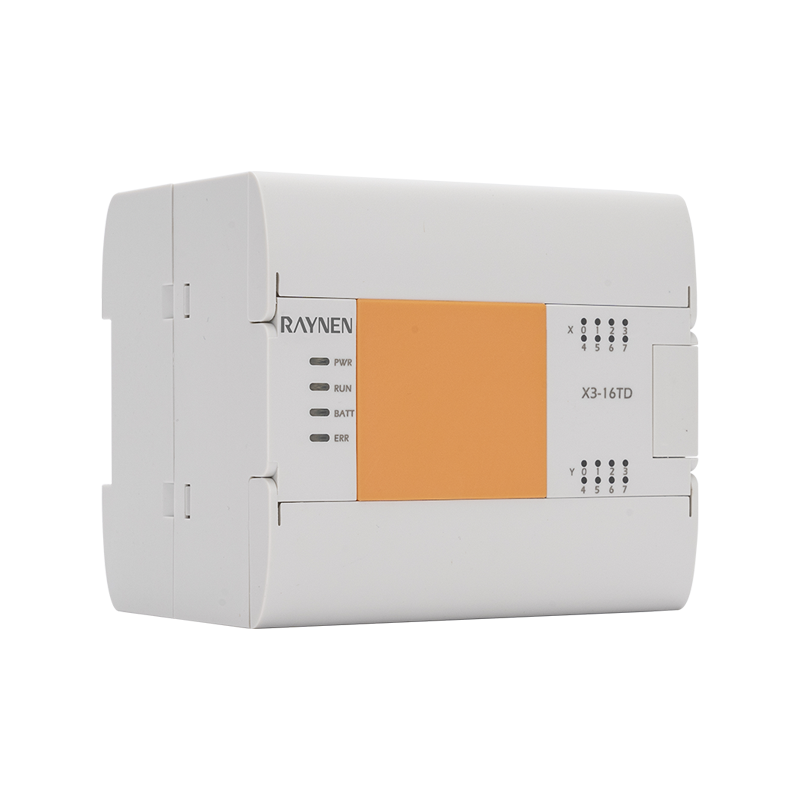

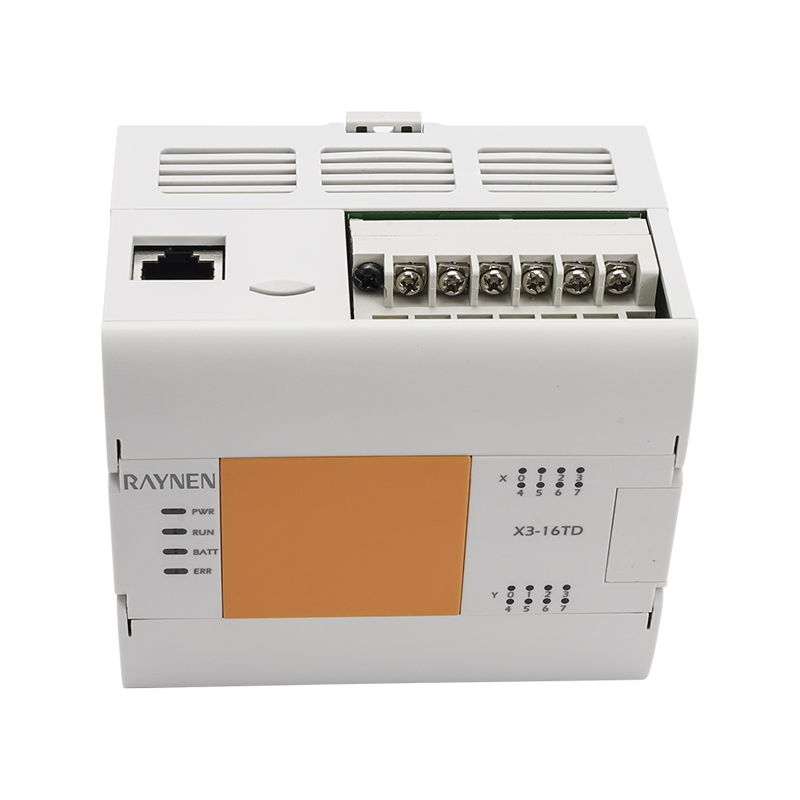

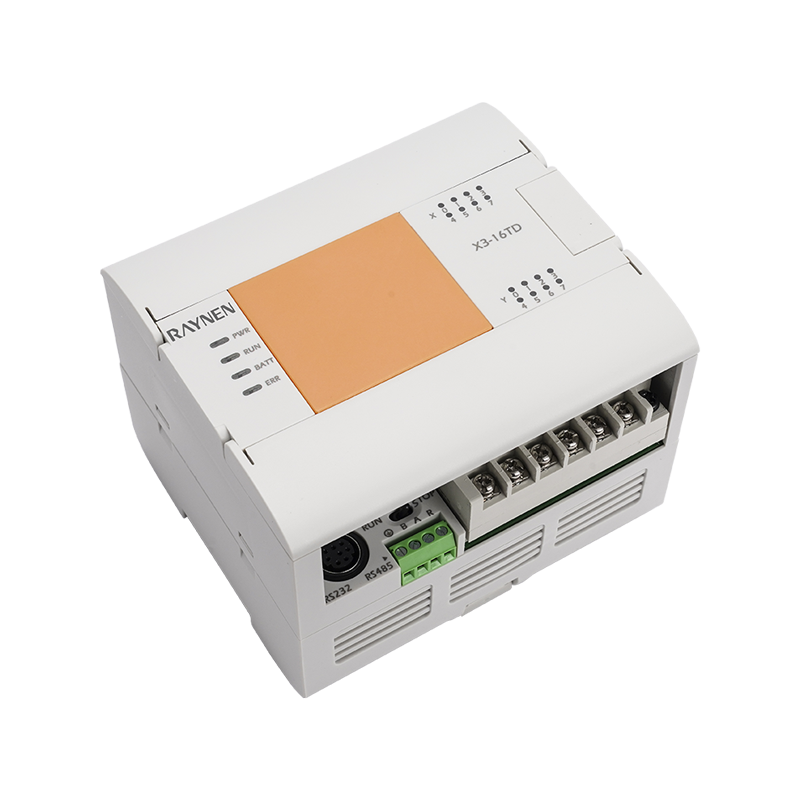

ملخص المنتج
|
|
• مع 2-6 محور ناتج النبض عالي السرعة ، والعد عالي السرعة ، والاستيفاء الخطي واستيفاء القوس ووظائف التحكم في الحركة الأخرى ؛ • الساعة في الوقت الفعلي ، تم حفظ بيانات الطاقة بشكل دائم ؛ • يمكن توسيع وحدات MAX 7. |
ميزة
|
|
|
|
|
|
واجهة |
الإدخال/الإخراج |
بطاقة التوسع |
لوحة BD |
|
منفذ الشبكة المتكامل RS232/485 |
3-8 قناة عداد السرعة عالي السرعة 2-6 محور 200 كيلو نبض عالي السرعة |
موسع وحدات MAX 7 |
دعم لوحة BD واحدة |
نموذج التسميات
حجم المنتج (الوحدة: مم)
|
|
|
المعلمة
|
غرض |
مواصفات الطاقة |
||||
|
X3E-16TD |
X3E-24TD |
X3E-32TD |
X3E-40TD |
X3E-60TD |
|
|
استهلاك الطاقة |
10W |
12W |
12W |
13W |
14W |
|
جهد الطاقة |
DC24V |
||||
|
نطاق الجهد |
DC 20.4~28.8V |
||||
|
السماح لوقت انقطاع التيار الكهربائي الفوري |
لانقطاع التيار العابر أقل من 5 مللي ثانية ، ستستمر العملية |
||||
|
فتيل السلطة |
60V 2A |
||||
|
الدافع الحالي |
12أ ، 0.5ms أدناه/28.8V DC |
||||
|
DC24V المعطى السلطة |
300mA أدناه |
||||
|
دC5V البناء في السلطة |
800mA أدناه |
||||
|
غرض |
مواصفات الطاقة |
|||||
|
x3e-16td |
x3e-24td |
x3e-32td |
x3e-40td |
x3e-60td |
||
|
رقم الإدخال |
8 |
14 |
16 |
24 |
36 |
|
|
عدد عالية السرعة |
المرحلة الفردية 200 كيلو هرتز [3 أجهزة كمبيوتر] أب المرحلة 100 كيلو هرتز [3 أجهزة كمبيوتر] |
المرحلة الواحدة 200 كيلو هرتز [4 أجهزة كمبيوتر] ، Aب المرحلة 100 كيلو هرتز [4 أجهزة كمبيوتر] |
المرحلة الفردية 200 كيلو هرتز [8 أجهزة كمبيوتر] Aب المرحلة 100 كيلو هرتز [4 أجهزة كمبيوتر] |
|||
|
نوع الإدخال |
نوع الحوض/نوع المصدر |
|||||
|
جهد إشارة الدخل |
نوع مصدر العاصمة: DC20.4V ~ 28.8V |
|||||
|
مقاومة المدخلات |
x0-x5 |
3.3k |
||||
|
x6-x7 |
5.6k |
3.3k |
||||
|
x10 أعلاه |
- |
5.6k |
||||
|
على تيار الحث الإدخال |
x0-x5 |
5MA أعلاه |
||||
|
X6-X7 |
4MA |
5MA أعلاه |
||||
|
X10 أعلاه |
- |
4MA أعلاه |
||||
|
خارج حث المدخلات الحالية |
1MA أعلاه |
|||||
|
وقت استجابة الإدخال |
＜ 4.5 مللي ثانية |
|||||
|
نموذج إشارة الدخل |
لا يوجد إدخال اتصال الجهد |
|||||
|
مدخلات الحوض: ترانزستور المفتوح المفتوح |
||||||
|
المدخلات المصدر: ترانزستور PNP المفتوح |
||||||
|
عزل حلقة الإدخال |
عزل Optocoupler |
|||||
|
عرض إجراءات الإدخال |
تضيء LED على اللوحة عند قيادة Optocoupler |
|||||
|
غرض |
مواصفات الطاقة |
|||||
|
x3e-16td |
x3e-24td |
x3e-32td |
x3e-40td |
x3e-60td |
||
|
رقم الإخراج |
8 |
10 |
16 |
16 |
24 |
|
|
تردد النبض (كحد أقصى) |
واحد 2 المحور 200k |
أحادي 4 محور 200 كيلو |
أحادي الواحد 6 المحور 200k |
|||
|
نوع الإخراج |
ترانزستور/ناتج الصرف |
|||||
|
إمدادات الطاقة الخارجية |
DC5 ~ 30V |
|||||
|
حمولة كحد أقصى |
الحمل المقاوم |
0.5A/الطريق |
||||
|
الحمل الاستقرائي |
12W/DC24V |
|||||
|
تحميل المصباح |
5W/DC24V |
|||||
|
حمولة منتصف |
5MA (DC5 ~ 24V) |
|||||
|
وقت الاستجابة |
إيقاف → تشغيل |
السرعة العالية: 5 ميكروثانية أقل من/10 مللي أمبير أعلاه DC5-24 فولت |
||||
|
شائع: أقل من 0.2 مللي ثانية/200 مللي متر فوق (DC24V) |
||||||
|
على → إيقاف |
السرعة العالية: 5 ميكروثانية أقل من/10 مللي أمبير أعلاه DC5-24）فولت |
|||||
|
شائع: أقل من 0.2 مللي ثانية/200 مللي متر فوق (DC24V) |
||||||
|
عزل حلقة |
عزل البصريات |
|||||
|
عرض إجراءات الإخراج |
يضيء المصباح الموجود على اللوحة عندما يتم تشغيل قارنة التوصيل الضوئي |
|||||
موارد مكون البرمجيات
|
غرض |
أداء |
|
|
ترحيل الإدخال x |
256 نقطة |
x0 ~ x377 |
|
ترحيل الإخراج y |
256 نقطة |
Y0 ~ Y377 |
|
الترحيل المساعد M |
7680 نقطة |
M0~بدء المزلاج (ضبط منطقة إيقاف التشغيل بدون تثبيت) |
|
بدء المزلاج ~ نهاية المزلاج (ضبط منطقة تثبيت الطاقة، الحد الأقصى M1023) |
||
|
نهاية المزلاج ~M7679 (منطقة تثبيت الطاقة الثابتة) |
||
|
ترحيل مساعد خاص |
512 نقطة |
SM8000~SM8511 |
|
ترحيل الحالة S |
4096 نقطة |
S0~S4095 |
|
مؤقت T |
200 نقطة |
T0~T199 (قاعدة زمنية 100 مللي ثانية（ |
|
T192~T199 (تخصيص الروتين الفرعي) |
||
|
46 نقطة |
T200~T245 (قاعدة زمنية 10 مللي ثانية) |
|
|
4 نقطة |
T246~T249 (نوع تراكمي 1 مللي ثانية) |
|
|
6 نقطة |
T250~T255 (نوع تراكمي 100 مللي ثانية) |
|
|
256 نقطة |
T256~T511 (قاعدة زمنية 1 مللي ثانية) |
|
|
عداد 16 بت |
200 نقطة |
C0 ~ C199 |
|
عداد 32 بت |
56 نقطة |
C200 ~ C234 |
|
عداد السرعة عالي السرعة |
- |
C235 ~ C255 |
|
سجل البيانات د |
8000 نقطة |
D0 ~ D7999 |
|
سجل البيانات الخاصة SD |
512 نقطة |
SD8000 ~ SD8511 |
|
سجل الفهرس |
16 نقطة |
V0 ~ V7 ، Z0 ~ Z7 |
|
سجل التوسع |
32768 نقطة |
ص0 ~ ص32767 |
|
مؤشر |
4096 نقطة |
p0 ~ p4095 |
|
توقف |
6 نقطة |
I00* ~ i50* مقاطعة الإدخال |
|
3 نقطة |
I6 ** ~ i8 ** توقيت مقاطعة |
|
|
6 نقطة |
i010 ~ i060 مقاطعة عداد السرعة العالية |
|
|
السيطرة الرئيسية مع التعشيش |
8 نقطة |
N0 ~ n7 |
|
ثابت ك |
- |
نطاق 16 بت: -32768 ~ 32767 ، 32 بت المدى: -2147483648 ~ 2147483647 |
|
ثابت ح |
- |
نطاق 16 بت: 0 ~ FFFF ، 32 بت المدى: 0 ~ ffffffff |
|
الرقم الحقيقي (هـ) |
- |
-3.40 × 10-38 ~ -1.17 × 10-38 ، 1.17x10-38 ~ 3.40 × 1038 |
|
سلسلة الأحرف |
- |
الحد الأقصى لطول شخصية نصف كورنر مؤطرة "" 32 حرفًا |
عداد عالية السرعة
|
مدخل توزيع |
مرحلة واحدة عداد واحد |
عداد المرحلة Aب |
عداد المرحلة AB |
||||||||||||||||||
|
C235 |
C236 |
C237 |
C238 |
C239 |
C240 |
C241 |
C242 |
C243 |
C244 |
C245 |
C246 |
C247 |
C248 |
C249 |
C250 |
C251 |
C252 |
C253 |
C254 |
C255 |
|
|
X0 |
U/D |
|
|
|
|
|
|
|
U/D |
|
|
U |
|
|
U |
|
A |
A |
|
|
|
|
X1 |
|
U/D |
|
|
|
|
|
|
R |
|
|
D |
|
|
D |
|
B |
B |
|
|
|
|
X2 |
|
|
U/D |
|
|
|
|
|
|
U/D |
|
|
U |
|
R |
|
R |
|
A |
|
|
|
X3 |
|
|
|
U/D |
|
|
|
|
|
R |
|
|
D |
|
S |
|
|
|
B |
|
|
|
X4 |
|
|
|
|
U/D |
|
|
|
|
S |
|
|
|
U |
|
U |
|
|
|
A |
|
|
X5 |
|
|
|
|
|
U/D |
|
|
|
|
U/D |
|
|
D |
|
D |
|
|
|
B |
|
|
X6 |
|
|
|
|
|
|
U/D |
|
|
|
R |
|
|
|
|
R |
|
|
|
|
A |
|
X7 |
|
|
|
|
|
|
|
U/D |
|
|
S |
|
|
|
|
S |
|
|
|
|
B |
