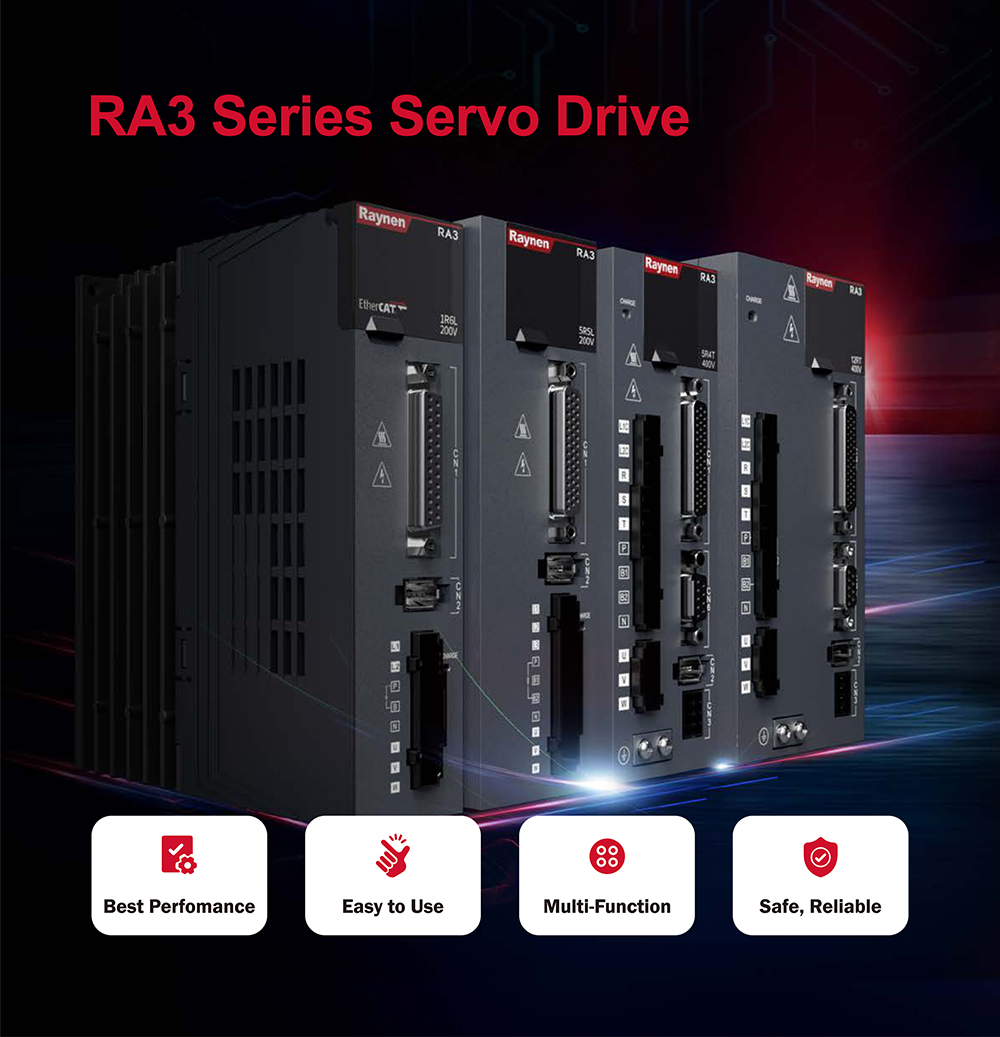

محركات المؤازرة RA3

تتراوح الطاقة من 100 واط إلى 7.5 kw

يدعم النبض ، التناظرية ، ethercat و canopen

أداء ممتاز

تردد استجابة السرعة يصل إلى 3.0 كيلو هرتز

وضع دقيق

تموج السرعة ± LRPM ، تموج عزم الدوران 0.5 ٪

متعدد الوظائف

Sto ، حلقة مغلقة بالكامل ، I0 عالية السرعة ، قمع الاهتزاز ، مرشح الشق ، HOMING

المزامنة عالية عالية

تقلبات الإشارة متعددة العقدة خلال 20ns ، دائرة المزامنة تصل إلى 250us

الحجم أ

الحجم ب

الحجم ج

حجم د

الحجم ه

لا.

اسم

لا.

اسم

لا.

اسم

لا.

اسم

لا.

اسم

1

عرض الأنبوب الرقمي

1

عرض الأنبوب الرقمي

1

عرض الأنبوب الرقمي

1

عرض الأنبوب الرقمي

1

عرض الأنبوب الرقمي

2

USB

2

USB

2

USB

2

USB

2

USB

3

CN1

3

CN1

3

CN1

3

CN1

3

CN1

موصل تشفير حلقة مغلق بالكامل

موصل تشفير حلقة مغلق بالكامل

4

CN6

4

CN6

4

CN6

4

CN2

4

CN2

5

CN2

5

CN2

5

CN2

5

L1 、 L2

5

L1 、 L2 、 L3

6

CN3

6

CN3

6

CN3

6

P 、 B

6

P 、 B1 、 B2

7

المسمار الأرض

7

المسمار الأرض

7

المسمار الأرض

P 、 n

P 、 n

8

تكلفة

8

تكلفة

8

تكلفة

7

u 、 v 、 w

7

u 、 v 、 w

9

L1C 、 L2C

9

L1C 、 L2C

9

L1C 、 L2C

8

المسمار الأرض

8

المسمار الأرض

10

R 、 S 、 T.

10

R 、 S 、 T.

10

R 、 S 、 T.

9

تكلفة

9

تكلفة

11

P 、 B1 、 B2

11

P 、 B1 、 B2

11

P 、 B1 、 B2

10

CN3

10

CN3

P 、 n

P 、 n

12

P 、 n1 、 n2

11

CN4/CN5

11

CN4/CN5

12

u 、 v 、 w 、 pe

12

u 、 v 、 w 、 pe

N1 、 n2

13

CN4/CN5

13

CN4/CN5

13

u 、 v 、 w

14

CN4/CN5

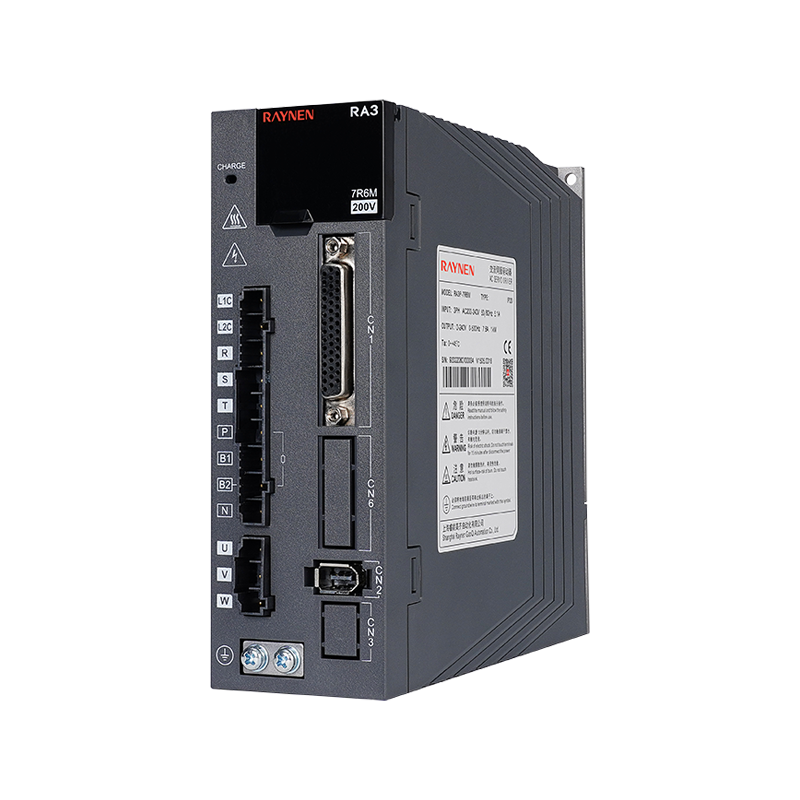

وصف:

① عرض الأنبوب الرقمي: أنبوب رقمي مؤلف من 5 أرقام من 5 أرقام

②USB: واجهة USB Type-C، متصلة بجهاز الكمبيوتر

③cn1 (موصل الواجهة): منفذ اتصال إشارة الإخراج/الإدخال ، متصل بوحدة تحكم قابلة للبرمجة (PLC) أو التحكم I/O

موصل تشفير الحلقة المغلقة: واجهة حلقة مغلقة بالكامل ، متصلة بمشفر ثاني خارجي ، "-FS" يدعم هذه الوظيفة

⑤cn2 (موصل التشفير): واجهة التشفير ، متصلة بالمشفر على محرك المؤازرة

⑥L1 ، L2 ، L3 (محطات إدخال الطاقة الرئيسية): يتم توصيل إمدادات طاقة الدائرة الرئيسية ، مصدر طاقة أحادي الطور بين L1 و L2 (200 ~ 240VAC ، 50/60 هرتز إمدادات الطاقة)

⑦L1C ، L2C (إلكترونيات إدخال طاقة التحكم): مزود طاقة دائرة التحكم ، متصل بمصدر طاقة أحادي الطور (200 ~ 240VAC أو 380 ~ 440VAC ، 50/60 هرتز ، مزود الطاقة وفقًا للنموذج)

⑧R ، S ، T (محطات إدخال الطاقة الرئيسية): امدادات الطاقة الرئيسية للدوائر ، اتصل بمصدر الطاقة ثلاثي الطور (200 ~ 240VAC أو 380 ~ 440VAC ، 50/60 هرتز إمدادات الطاقة وفقًا للنموذج)

⑨P ، B (محطة اتصال مقاوم الكبح الخارجية): استخدم مقاوم الكبح الخارجي

⑩P ، B1 ، B2 (محطة اتصال مقاوم الكبح الخارجية): استخدم مقاوم الكبح الخارجي (قم بإزالة قطعة الاختصار بين P و B1 ، قم بالاتصال بكلا طرفي P و B2)

⑪P ، N (N1 ، N2) (محطة الحافلات المؤازرة): لا تقم بإزالة قطعة الاختصار بين N1 و N2 ، قم بالاتصال بين P و N (N1) لمقامير متعددة لمشاركة ناقل DC

⑫N1 ، N2: قم بتوصيل مفاعل DC الخارجي (قم بإزالة قطعة الاختصار) ، دائرة قصيرة عندما لا تكون قيد الاستخدام

⑬u ، V ، W ، PE (محطة اتصال محرك المؤازرة): إخراج محرك المؤازرة ، متصل بموصل طاقة المحرك (U ، V ، W ، PE)

⑭ المسمار الأساسي: اتصل بأرض الطاقة وأرض المحرك

⑮ (مؤشر جهد الحافلة): مؤشر الطاقة

⑰CN3 (موصل وظيفة السلامة): نماذج STO ، فقط "-S/FS" تدعم هذه الوظيفة

⑱CN4/CN5 (محطة الاتصالات): 485 ميناء الاتصال ، منفذ الاتصالات عالي السرعة EtherCat ، ميناء الاتصال

مواصفات كهربائية 220 فولت مرحلة واحدة / ثلاث مراحل

غرض

الحجم أ

الحجم ب

الحجم ج

حجم د

الحجم ج

حجم د

الحجم ه

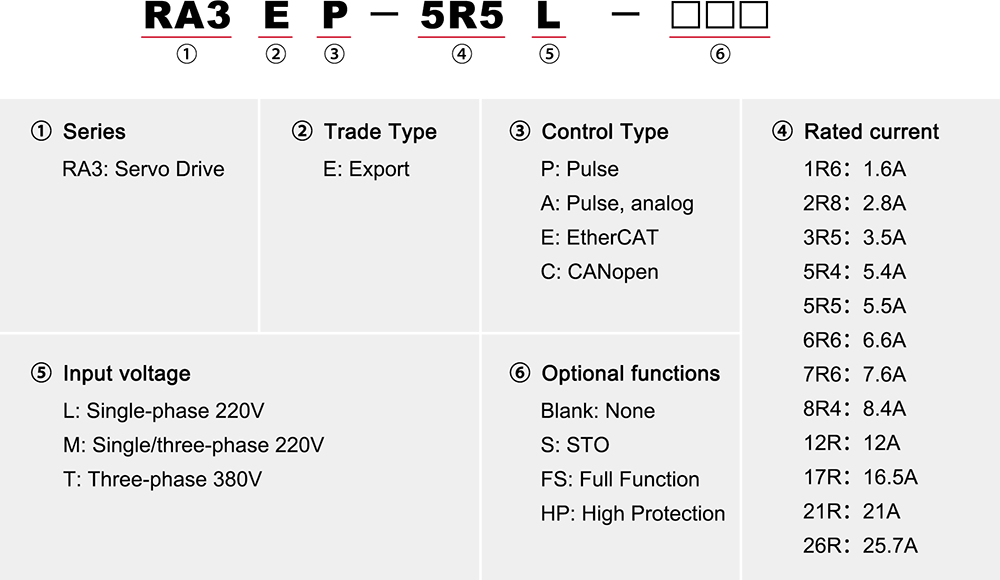

نموذج

1R6L

2R8L

5R5L

5R6L

7R6M*

12RM*

7R6M

12RM

18rn

22rn

27rn

سعة مصدر الطاقة [KVA]

0.5

1

1.7

2

2.3

4.2

2.3

4.2

6.9

8.4

10.3

تيار الإخراج المستمر [الأسلحة]

1.6

2.8

5.5

6.6

7.6

12

7.6

12

18

22

27

الحد الأقصى لحظية الناتج تيار [الأسلحة]

5.9

10.1

16.9

17

23

32

233

32

45

55

67.5

الدائرة الرئيسية

تيار المدخلات المستمر [الأسلحة]

2.3

4

7.9

9.4

10.5

19.1

5.1

8.1

15

18

22

إمدادات طاقة الدائرة الرئيسية

المرحلة الواحدة 200 ~ 240VAC ، -10 ٪ ~ 10 ٪ ، 50/60 هرتز

ثلاث مراحل 200 ~ 240VAC ، -10 ٪ ~ 10 ٪ ، 50/60 هرتز

حلقة التحكم

إمدادات طاقة دائرة التحكم

إمدادات الطاقة بوسار ، مدخلات إمدادات الطاقة المشتركة وتصحيحها

المرحلة الواحدة 200 ~ 240VAC ، -10 ٪ ~ 10 ٪ ، 50/60 هرتز

فقدان الطاقة

فقدان طاقة الدائرة الرئيسية [W]

30.5

41

60.8

63

42.9

83.3

42.9

83.3

170

208

278

فقدان طاقة دائرة التحكم [W]

22

25

22

25

27

27

27

مقاوم الكبح

وظيفة المقاوم الفرامل

لا يوجد دعم مدمج

قياسي مدمج

قيمة المقاومة [Ω]

-

-

50

50

25

25

25

25

20

20

20

السعة [W]

-

-

50

50

80

80

80

80

100

100

100

الحد الأدنى الخارجي المسموح به قيمة المقاومة [ω]

50

45

40

40

20

15

20

15

15

15

15

أقصى طاقة الفرامل التي يمكن للمكثف امتصاصها [J]

10.03

20.06

28.57

28.57

41.34

60.8

41.34

60.8

99.7

121.6

121.6

طريقة التبريد

التبريد الطبيعي

تبريد الهواء

مستوى الجهد الزائد

OVC III

ثلاث مراحل 380V محرك المواصفات الكهربائية

غرض

الحجم ج

حجم د

الحجم ه

نموذج

3R5T

5R4T

8R4T

12rt

17rt

21rt

26rt

سعة مصدر الطاقة [KVA]

2.3

3.5

4.5

6.2

8.1

11

14.5

تيار الإخراج المستمر [الأسلحة]

3.5

5.4

8.4

12

16.5

21

25.7

الحد الأقصى لحظية الناتج تيار [الأسلحة]

11

14

20

29.75

41.25

52.12

64.25

الدائرة الرئيسية

تيار المدخلات المستمر [الأسلحة]

3.4

4.5

6.6

9.3

12

16

21

إمدادات طاقة الدائرة الرئيسية

ثلاث مراحل 380 ~ 440VAC ، -10 ٪ ~ 10 ٪ ، 50/60Hz

حلقة التحكم

إمدادات طاقة دائرة التحكم

المرحلة الواحدة 380 ~ 440VAC ، -10 ٪ ~ 10 ٪ ، 50/60Hz

فقدان الطاقة

فقدان طاقة الدائرة الرئيسية [W]

34.4

70.9

95

155

238

275

336

فقدان طاقة دائرة التحكم [W]

22

22

25

25

27

27

27

مقاوم الكبح

وظيفة المقاوم الفرامل

قياسي مدمج

قيمة المقاومة [Ω]

100

100

50

50

35

35

35

السعة [W]

80

80

80

80

100

100

100

الحد الأدنى الخارجي المسموح به قيمة المقاومة [ω]

80

60

45

40

35

25

25

أقصى طاقة الفرامل التي يمكن للمكثف امتصاصها [J]

33.2

40.33

59.3

59.3

97.26

118.61

118.61

طريقة التبريد

تبريد الهواء

مستوى الجهد الزائد

OVC III

الحجم أ

الحجم ب

الحجم ج

حجم د

الحجم ه
