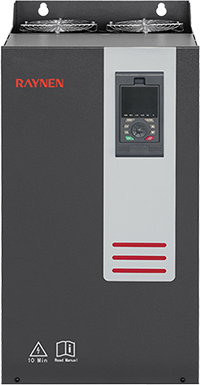

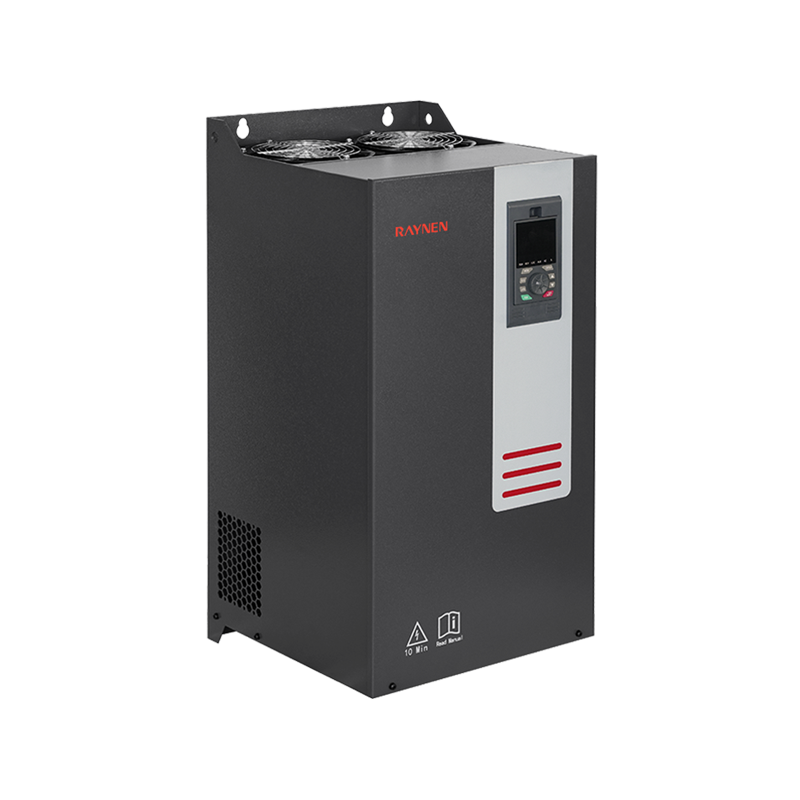

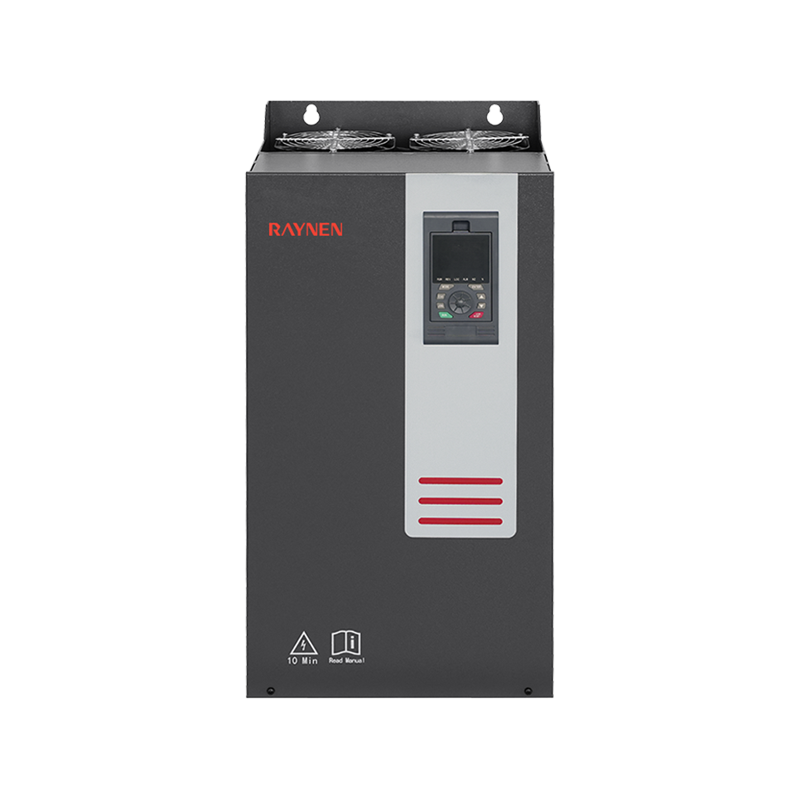

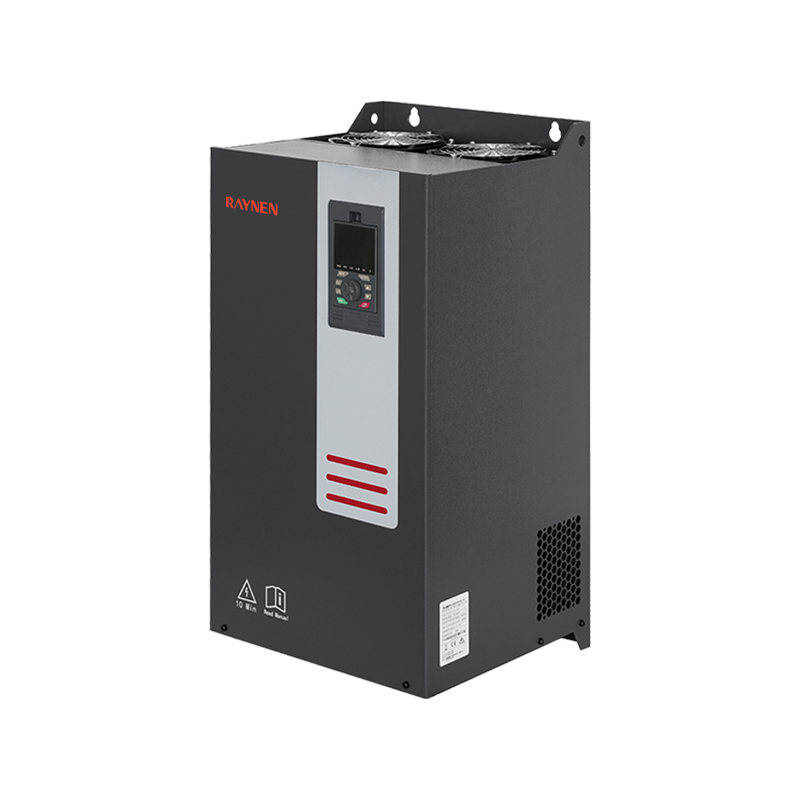

380V 132 (160) -185 (200) KW VFD

حدودي

نموذج

RVE32-T3-132G/160P ~ RVE32-T3-185G/200P

الجهد االكهربى

380 فولت

ص تصنيف (كيلوواط)

132/160/185/200

تيار المدخلات المصنفة (أ)

265/310/355/385

تيار الإخراج المقنن (أ)

260/305/350/380

الأبعاد (مم)

720*355*345

حجم التثبيت (مم)

698*240

معجب

● تصميم قناة الهواء المزدوج ● التبريد ● مقاوم للغبار ● تقليل الضوضاء

لوحة الطاقة

● ألم وقائي خاص ● مقاومة الحمض والقلوية ● مقاومة الشيخوخة

لوحة التحكم

● التردد المنخفض ● عزم الدوران العالي ● تنظيم الجهد التلقائي

لوحة LCD اختيارية

● لوحة التشغيل القابلة للتسمية تجعل العملية أكثر ملاءمة

إضافة أقسام الايبوكسي

● من 37 كيلو واط إلى 160 كيلو واط: IP40

● اختبار المنتج النهائي التلقائي بالكامل مع الحمل

● الشيخوخة عند درجة حرارة عالية من 60 درجة لمدة 48 ساعة

نموذج العاكس

آلة G-type (الحمل الثقيل)

جهاز p-type (تحميل الضوء)

الأبعاد (مم)

حجم التثبيت (مم)

أنا في （A）

أنا خارج (أ)

ص تصنيف (كيلوواط)

أنا في （A）

أنا خارج (أ)

ص تصنيف (كيلوواط)

ح

ث

د

H1

W1

فتحة

RVE32-T3-18G/22P

47

38

18.5

56

45

22

327

168

185.6

313

120

φ9

RVE32-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

φ9

RVE32-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

φ9

RVE32-T3-37G/45P

80

75

37

94

92

45

RVE32-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

φ11

RVE32-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

φ11

RVE32-T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

φ11

RVE32-T3-90G/110P

190

180

90

225

215

110

RVE32-T3-110G/132P

225

215

110

265

260

132

RVE32-T3-132G/160p

265

260

132

310

305

160

720

355

345

698

240

φ13

RVE32-T3-160G/185P

310

305

160

355

350

185

RVE32-T3-185G/200p

355

350

185

385

380

200

RVE32-T3-200G/220p

385

380

200

430

425

220

920

480

390

898

320

φ13

RVE32-T3-220G/250P

430

425

220

485

480

250

RVE32-T3-250G/280p

485

480

250

545

530

280

1100

480

405

1078

320

φ13

RVE32-T3-280G/315P

545

530

280

610

600

315

RVE32-T3-315G/355P

610

600

315

665

650

355

RVE32-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

φ17

RVE32-T3-400G

785

725

400

-

-

-

RVE32-T3-500G

890

860

500

-

-

-

RVE32-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

φ16

RVE32-T3-630G

1100

1100

630

-

-

-

RVE32-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

φ16

RVE32-T3-800G

1380

1380

800

-

-

-

وظائف التطبيق الأساسية

تعزيز عزم الدوران منخفض التردد

من خلال زيادة الجهد وتعزيز عزم الدوران ، يمكن زيادة عزم الدوران منخفض التردد للتحكم V/F والتحكم في متجه المستشعر بالسرعة بحوالي 0.1 ٪ ~ 30.0 ٪

منحنى V/F.

النوع الخطي ، نوع متعدد النقاط

منحنى التسارع/التباطؤ

التسارع الخطي أو S على شكل S: ثلاث مجموعات من التسارع ووقت التباطؤ: المدى الزمني للتسارع والتباطؤ: 0-3200S

تنظيم الجهد التلقائي (AVR)

عندما يتغير جهد الشبكة ، يمكن أن يحافظ تلقائيًا على ثابت جهد الإخراج

PID مدمج

نظام التحكم في الحلقة المغلقة يمكنه تحقيق التحكم في العملية بسهولة

الكبح العاصمة

نطاق الكبح DC: تردد 0.0Hz-Maximum ؛ وقت الكبح: 0.0s-20.0s ؛ عمل الكبح القيمة الحالية: 0 ٪ -100 ٪

التحكم في الركض

يمكن بدء المحرك وتوقف على الفور ؛ نطاق إعداد تردد الركض: 0.0-20.0Hz ؛ وضع إيقاف الركض: التباطؤ/الكبح الحرة/العاصمة

قفز التردد

يمكن ضبط ثلاث نقاط تردد للقفز ونطاقات تردد التنقل المقابلة لمنع العاكس من التشغيل في نطاق التردد هذا

متعدد السرعة

يمكن ضبط ما يصل إلى 15 من خلال 4 منافذ إدخال منطقية = تردد التشغيل

جمع المدخلات

استخدم نتيجة العملية الجبرية لمدخلتين تمثيليين كإعداد للتردد ، مما يجعل إعداد التردد أكثر مرونة

التبديل بين مجموعتين من معلمات المحرك

يمكن ضبط مجموعتين من معلمات المحرك وتحويلها بحرية لتتناسب مع المحرك الحالي المدفوع

حماية العاكس

حماية فقدان مرحلة الإدخال/الإخراج ، الكشف عن الحمولة ، فوق حماية عزم الدوران ، حماية الجهد السفلي ، حماية الجهد الزائد ، حماية التيار الزائد ، حماية ارتفاع درجة الحرارة ، حماية من الطور إلى الطور القصير

حماية المحرك

الحماية الحرارية الحركية ، حد التيار المحرك ، الحمل الزائد للمحرك ، الدائرة القصيرة للمحرك

الخصائص الكهربائية

جهد المدخلات

ثلاث مراحل AC ، 380-480V ، 50/60 هرتز أو AC أحادي الطور ، 200-240 فولت ، 50/60 هرتز

جهد الخرج

0-100 ٪ الجهد الإدخال ، 0.5 هرتز-400 هرتز

وضع التحكم

عزم الدوران المستمر V/F ، الحمل التربيعي V/F ، التحكم في المتجه بدون استشعار ، وضع توفير الطاقة

تبديل التردد

1.5 كيلو هرتز-12 كيلو هرتز

يمكن ضبط وظيفة ضبط تردد التبديل التلقائي: عندما ترتفع درجة الحرارة ، يتم تقليل تردد التبديل تلقائيًا

عندما تعود درجة الحرارة إلى طبيعتها ، يعود تردد التبديل إلى القيمة الأولية

القدرة الزائدة على التيار

150 ٪ تم تصنيف الناتج الحالي 60s ، 200 ٪ تصنيف الناتج الحالي 2S

إشارة التحكم

إشارة إعداد التردد

لوحة التشغيل المتكاملة

مفتاح الغشاء (زر) ، مقبض السرعة (مقياس الجهد)

إشارة خارجية

الإعداد لأعلى/لأسفل ، إدخال تمثيلي ، لوحة متعددة السرعة ، خارجية ، الاتصالات التسلسلية

ابدأ وإيقاف إشارة التحكم

لوحة التشغيل المتكاملة

تشغيل ، أزرار توقف

إشارة خارجية

محطة الإدخال المنطقية ، اللوحة الخارجية ، الاتصال التسلسلي

خصائص دائرة التحكم

إمدادات الطاقة الداخلية المتاحة

10 فولت

24 فولت

10VDC ± 5 ٪ ، الحد الأقصى للتيار 10MA ، للحصول على مقياس الجهد المرجعي

24VDC ± 5 ٪ ، الحد الأقصى 100MA الحالي ، لمنفذ الإدخال المنطقي

المدخلات التناظرية

AI1

المدخلات التناظرية للجهد: 0-5VDC ، أو 0-10VDC ، المعاوقة هي 30 ألف

المدخلات التناظرية الحالية: 0/4-20MADC ، مقاومة 250Ω

القرار: تحويل 10 بت/د

الإعداد الافتراضي للمصنع: 0-5VDC إدخال الجهد

AI2

المدخلات التناظرية الجهد: 0-10VDC ، أو إدخال مسبار PTC

القرار: تحويل 10 بت/د

المدخلات المنطقية

LI1-LI8

0-24VDC إمدادات الطاقة

المنطق الإيجابي (المصدر) والمنطق السلبي (بالوعة) اختياريين ، والمنطق السلبي هو المنطق السلبي

إلى الأمام ، العكسي ، تشغيل ، إعادة تعيين الخطأ ، متعددة السرعة و 69 وظيفة أخرى اختيارية

220 فولت 0.4KW-2.2KW و 380V 0.4KW-1.5KW منتجات فقط لديها 6 قنوات: LI1-LI6

AI1 ، AI2

مدخلات صالحة قسرية

في المحولات التي تقل عن 11 كيلو واط (شامل) ، يمكن تعيين AI1 و AI2 كمدخلات منطقية. يعد F309 و F310 مدخلات صالحة ، وتكون وظائف التكوين الخاصة بهم صالحة دائمًا أثناء الطاقة.

الإخراج التناظرية

AO1 、 AO2

الناتج التناظري للجهد: 0-10VDC ، الحد الأدنى لمقاومة الحمل هو 470Ω

الإخراج التناظري الحالي: 0/4-20MA ، أقصى مقاومة الحمل هو 700Ω

القرار: 8 بت

تردد الإخراج ، تيار الإخراج ، إعداد السرعة ، بيانات الإخراج التسلسلي والوظائف الأخرى اختيارية

220 فولت 0.4KW-2.2KW و 380V 0.4KW-1.5KW المنتج

الإخراج المنطقي

lo 、 clo

جامع مفتوح ، الحد الأقصى الحالي 100mA ، الحد الأقصى للجهد 30VDC

الإخراج المنطقي أو إخراج النبض اختياري ، الإعداد الافتراضي للمصنع هو الإخراج المنطقي

تردد الإخراج ، تيار الإخراج ، إعداد السرعة ووظائف الإخراج الأخرى اختيارية

إخراج التتابع

T1A 、 T1B 、 T1C

T2A 、 T2B 、 T2C

T1A مفتوح عادة ، T1B مغلق عادة ، T1C النقطة المشتركة

T2A مفتوح عادة ، T2B مغلق عادة ، T2C النقطة المشتركة

سعة الاتصال: 5A@250VAC ، 5A@30VDC

الصدع ، المنبه ، وصول التردد والوظائف الأخرى اختيارية

T1A الافتراضيات للخطأ ، الافتراضات T2A للتشغيل

220 فولت 0.4KW-2.2KW و 380V 0.4KW-1.5KW المنتج

التواصل التسلسلي

Modbus-RTU ، 2-Ware RS-485 ، واجهة الطرفية

الخصائص الكهربائية

حماية محرك AC

حماية فقد مرحلة المدخلات ، حماية خسارة مرحلة الإخراج ، الكشف عن الحمولة ، حماية الزائد ، حماية الجهد السفلي ، حماية الجهد الزائد ، الحماية الزائدة ، حماية درجة الحرارة ، حماية الدائرة القصيرة للمرحلة

حماية المحرك

الحماية الحرارية الحركية ، الحد من التيار المحرك ، الحمل الزائد للمحرك ، الدائرة القصيرة للمحرك

الخصائص الكهربائية

مستوى الحماية

IP20

الرطوبة المحيطة

95 ٪ لا يوجد تكثيف أو تراكم الماء

درجة حرارة العمل/التخزين

-10 ~ 40 درجة مئوية/-20 ~ 60 درجة مئوية

ارتفاع

أقل من 1000 متر

طريقة التبريد

تبريد الهواء القسري

موقع التثبيت

Indoor
