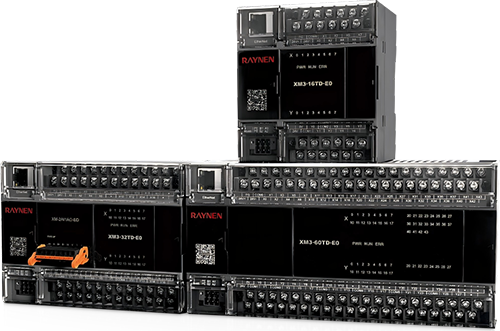

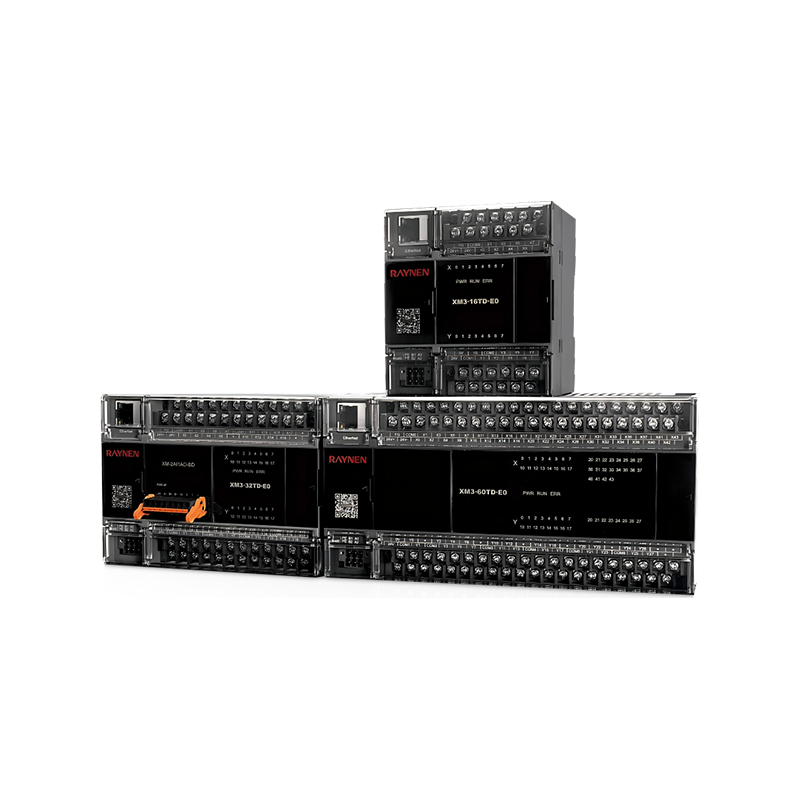

XM3 المحسن PLC تعتمد دائرة منفذ الشبكة الخاصة بالجهاز تصميمًا احترافيًا مضادًا للتداخل، والذي يتميز بأداء ممتاز ضد التداخل. يمكنه قمع التداخل الكهرومغناطيسي الخارجي بشكل فعال، وضجيج الإشارة وتقلبات الجهد، مما يضمن استقرار نقل إشارة الشبكة وسلامة البيانات.
ملخص المنتج
 | • تم تجهيز جميع وحدات PLC الصغيرة من سلسلة XM بمنفذ شبكة RJ45 واحد (كتلة طرفية قابلة للتوصيل) ومنفذين RS485 (كتل طرفية خارجية)، مما يوفر راحة ومرونة معززتين |
| • لون راينن الأسود الكلاسيكي الأنيق والخالد. |

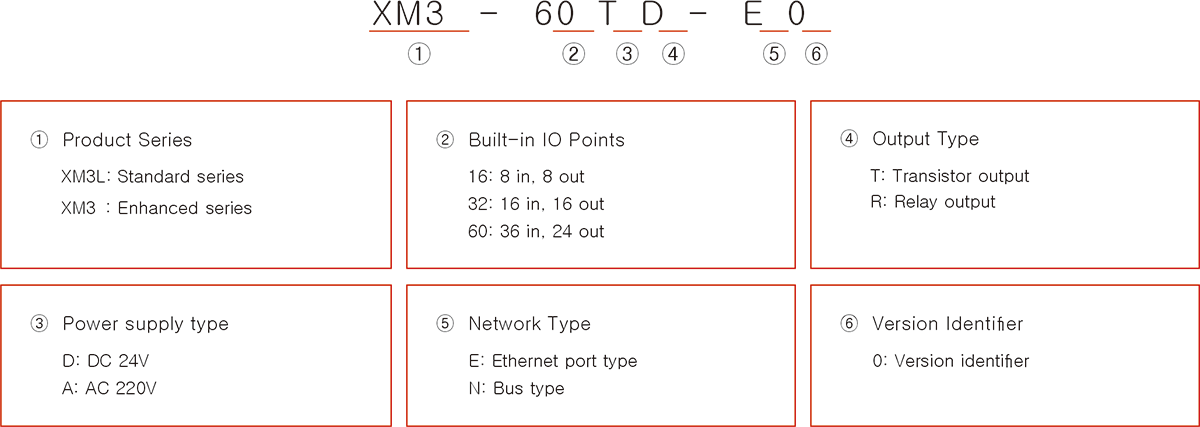

التسمية النموذجية

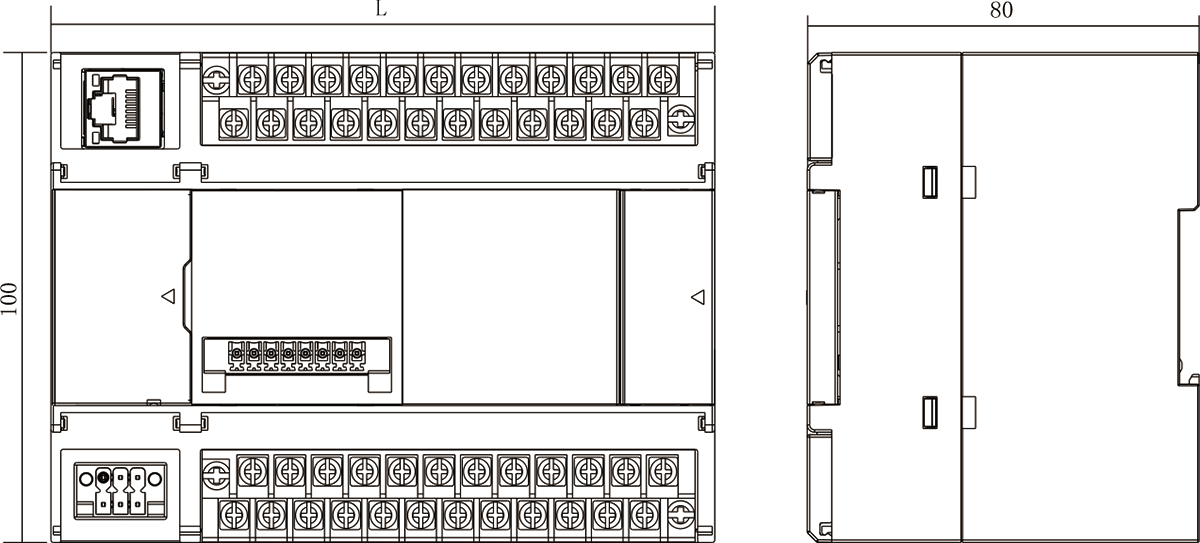

حجم المنتج (الوحدة: مم)
المواصفات الفنية
| المواصفات | XM3L-16TD-E0 | XM3L-32TD-E0 | XM3L-60TD-E0 |
| عدد المحاور التي تسيطر عليها | محورين (200 كيلو هرتز) | 4 محاور (200 كيلو هرتز) | 6 محاور (200 كيلو هرتز) |
| تخطيط السرعة | تخطيط السرعة من النوع T | ||
| وظائف التحكم | حركة النقطة، العودة إلى حركة الصفر، العد عالي السرعة، الاستيفاء الخطي، الاستيفاء الدائري | ||
| لغة البرمجة | مخطط السلم (LD)، قائمة التعليمات (IL)، SFC | ||
| الإدخال الرقمي | 8 (إن بي إن/PNP) | 16 (NPN/PNP | 36 (ن.ب.ن/PNP) |
| مقاومة الإدخال | X0-X2: 2.4 كيلو؛ X3 وما فوق: 5.6 كيلو | X0-X7: 3.3K، X10 وما فوق: 5.6K | |
| على المدخلات الشعور الحالي | X0-X2: 5 مللي أمبير أو أكثر؛ X3 وما فوق: 2.4 مللي أمبير أو أكثر | X0-X7: 5 مللي أمبير وما فوق، X10 وما فوق: 4 مللي أمبير وما فوق | |
| OFF المدخلات الشعور الحالي | أقل من 1 مللي أمبير | ||
| وقت استجابة الإدخال | لا يزيد عن 4.5 مللي ثانية | ||
| الإخراج الرقمي | 8 (NPN | 16 (نبن) | 36 (NPN |
| الحمولة القصوى مقاومة | 0.5 أمبير/قناة | ||
| الحمل الاستقرائي الأقصى | 12 واط/تيار مستمر 24 فولت | ||
| الحمولة القصوى للمصباح | 5 واط/تيار مستمر 24 فولت | ||
| الحد الأدنى للحمل | 5 مللي أمبير (تيار مستمر 5 ~ 24 فولت) | ||
| عالية السرعة IO | OFF→ON: 5μs أو أقل/10mA أو أكثر (DC5~24V) تشغيل → إيقاف: 5μs أو أقل/10 مللي أمبير أو أكثر (DC5~24V) | ||
| IO عادي | إيقاف → تشغيل: 0.2 مللي ثانية أو أقل/200 مللي أمبير أو أكثر (DC24V) تشغيل → إيقاف: 0.2 مللي ثانية أو أقل/200 مللي أمبير أو أكثر (DC24V) | ||
| عدد المقاطعات | 12 مقاطعة إدخال/إخراج خارجية/3 مقاطعات مؤقت/6 مقاطعات عداد عالية السرعة | ||
| عداد عالي السرعة | مرحلة واحدة: 200 كيلو هرتز (3 قنوات) مرحلة AB: 100 كيلو هرتز (3 قنوات) | مرحلة واحدة: 200 كيلو هرتز (4 قنوات) مرحلة AB: 100 كيلو هرتز (4 قنوات) | مرحلة واحدة: 200 كيلو هرتز (8 قنوات) مرحلة AB: 100 كيلو هرتز (4 قنوات) |
| منفذ إيثرنت | 1 قناة 100 م. دعم ModBUS_TCP؛ تكب / إب | ||
| RS485 | اتجاهين؛ دعم بروتوكول ModBUS_RTU؛ بروتوكول المنفذ التسلسلي المجاني | ||
| توسيع دينار بحريني | غير معتمد | الدعم 1 | الدعم 1 |
| التوسع الصحيح | الدعم 7 | الدعم 7 | الدعم 7 |
| مصدر الطاقة | تيار مستمر 24 فولت ± 5% | ||
