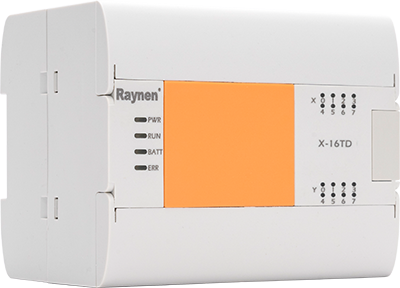

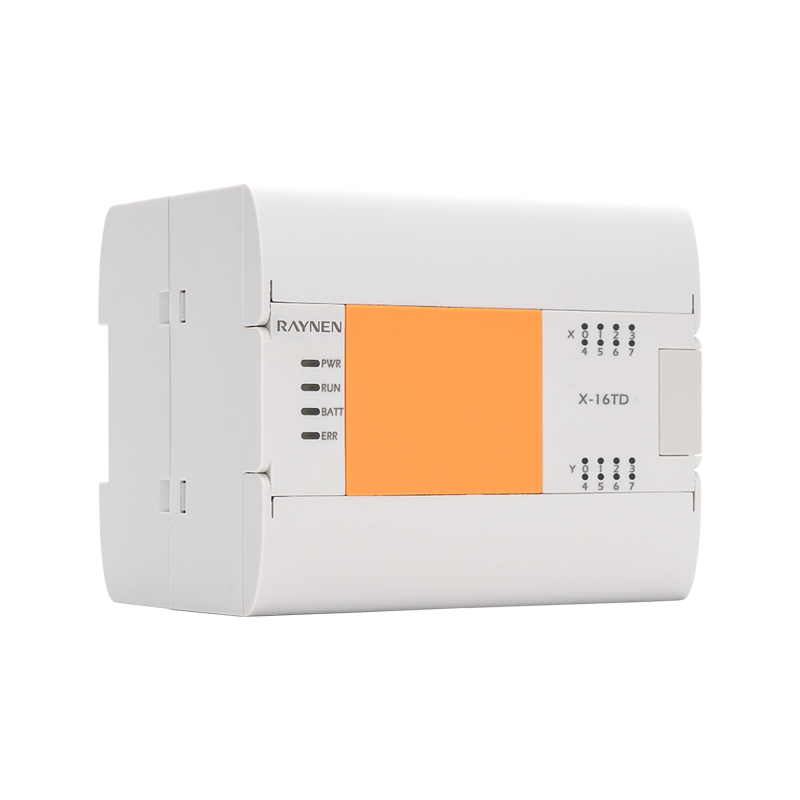

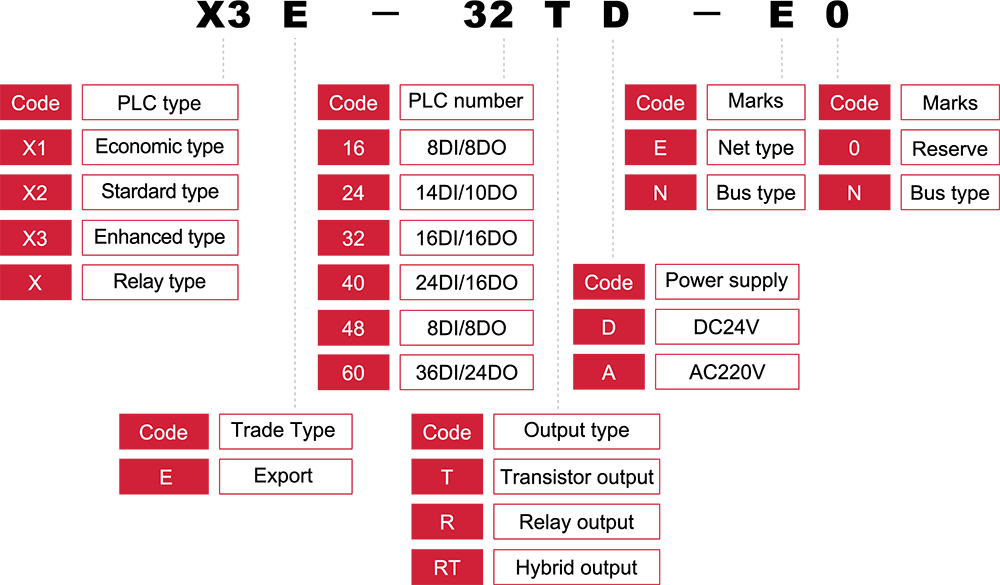

X مرحل وحدة التحكم المنطقية القابلة للبرمجة

• مع معالجة البيانات الفعالة ، وثلاث وظائف عالية السرعة وغيرها من الوظائف

• الساعة في الوقت الفعلي ، تم حفظ بيانات الطاقة بشكل دائم

• دعم لوحة BD و MAX تتوسع حتى 7 وحدات

واجهة

الإدخال/الإخراج

بطاقة التوسع

لوحة BD

منفذ الشبكة المتكامل RS232/485

3 اتجاه عداد السرعة عالية

موسع وحدات MAX 7

دعم 1 لوحة BD

غرض

مواصفات الطاقة

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

استهلاك الطاقة

10W

12W

12W

113W

14W

جهد العمل

الحد الأدنى القيمة

100vac

القيمة الوسطى

220vac

القيمة القصوى

240vac

الحد من جهد المدخلات

AC 85V ~ AC100V ، AC 240V ~ AC264V

السماح لوقت انقطاع التيار الكهربائي الفوري

لانقطاع التيار العابر أقل من 5 مللي ثانية ، ستستمر العملية

فتيل السلطة

60V 2A

الدافع الحالي

12A, 0.5ms أدناه/28.8V DC

DC24V المعطى السلطة

300mA أدناه

دC5V البناء في السلطة

800mA أدناه

غرض

مواصفات الطاقة

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

رقم الإدخال

8

14

16

24

36

عداد عالية السرعة

الطور الواحد 200 كيلوهرتز [3 pc]؛ طور AB 100 كيلوهرتز [3 pc]

نوع الإدخال

PNP/NPN

جهد إشارة الدخل

مصدر التيار المستمر: DC20.4V~ 28.8V

مقاومة المدخلات

x0-x5

3.3k

X6-X7

5.6k

3.3k

x10 أعلاه

-

5.6k

على تيار الحث الإدخال

x0-x5

5MA أعلاه

X6-X7

4MA

5MA أعلاه

X10 أعلاه

-

4 مللي أمبير أعلاه

خارج حث المدخلات الحالية

1MA أعلاه

وقت استجابة الإدخال

＜ 4.5 مللي ثانية

نموذج إشارة الدخل

لا يوجد إدخال اتصال الجهد

مدخلات الحوض: ترانزستور المفتوح المفتوح

المدخلات المصدر: ترانزستور PNP المفتوح

عزل حلقة الإدخال

عزل Optocoupler

عرض إجراءات الإدخال

تضيء LEد على اللوحة عند قيادة Optocoupler

غرض

مواصفات الطاقة

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

رقم الإخراج

8

10

16

16

24

نوع الإخراج

الاتصال الجاف

الجهد المقنن

220vac

نطاق الجهد

5 ~ 30VDC 5 ~ 250VAC

تيار الطفرة (الحد الأقصى)

5 أمبير 4 ثوانٍ 10% دورة العمل

تيار تم تقييمه لكل نقطة (كحد أقصى)

2A

تحميل المصباح [أقصى]

30W DC/200W AC

وقت الاستجابة (24 فولت ، 2 كيلو الحمل)

10 مللي ثانية

على مقاومة [Connect Point]

0.22 (كحد أقصى عندما جديد)

تردد النبض [ماكس]

1Hz

دورة الحياة الميكانيكية

10000000 (بدون حمولة)

اتصل بالحياة

100000 (الحمل المقنن)

درع

500 متر (الإخراج العادي)

un-shield

150m (الإخراج العادي)

اسم

محتوى

نوع المكون الناعم

محتوى

X

256 نقطة

عنصر بت

x0 ~ x377

Y

256 نقطة

عنصر بت

Y0 ~ Y377

M

7680 نقطة

عنصر بت

M0 ~ M7679

SM

512 نقطة

عنصر بت

SM8000~SM8511

S

4096 نقطة

عنصر بت

S0~S4095

V

8 نقطة

عنصر كلمة

v0 ~ v7

Z

8 نقطة

عنصر كلمة

Z0 ~ Z7

T

512 نقطة

عنصر كلمة

T0 ~ T511

C

200 نقطة

عنصر كلمة 16 بت

C0 ~ C199

ج (32 بت)

56 نقطة

عنصر كلمة 32 بت

C200 ~ C255

D

8000 نقطة

عنصر كلمة

D0 ~ D7999

SD

512 نقطة

عنصر كلمة

SD8000 ~ SD8511

R

32768 نقطة

عنصر كلمة

R0 ~ R32767

مقاطعة الإدخال

8 نقطة

i00*~ i07*

توقيت مقاطعة

3 نقطة

i6 ** ~ i8 **

مقاطعة مضادة

6 نقطة

I010 ~ i060

السيطرة الرئيسية مع التعشيش

8 نقطة

N0 ~ n7

مؤشر ص

4096 نقطة

p0 ~ p4095

ثابت ك

نطاق 16 بت: -32768 ~ 32767

رن 32 بت

-2147483648 ~ 2147483647

ثابت ح

نطاق 16 بت: 0 ~ ffff

32 بت المدى: 0 ~ ffffffff

الرقم الحقيقي (هـ)

-3.40 × 10-38 ~ -1.17 × 10-38 ، 1.17x10-38 ~ 3.40 × 1038

سلسلة الأحرف

شخصية نصف كورنر مؤطرة "" ، بحد أقصى 32 حرفًا

مدخل

توزيع

مرحلة واحدة عداد واحد

عداد المرحلة Aب

عداد المرحلة Aب

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

x0

ش/د

ش/د

ش

ش

A

A

X1

ش/د

R

D

D

B

B

x2

ش/د

ش/د

ش

R

R

A

x3

ش/د

R

D

S

B

x4

ش/د

S

ش

A

x5

ش/د

D

B
