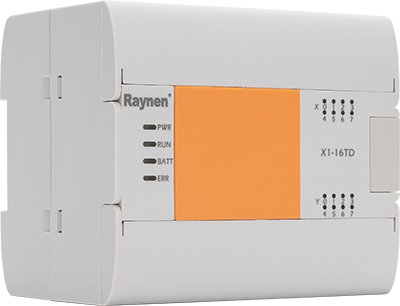

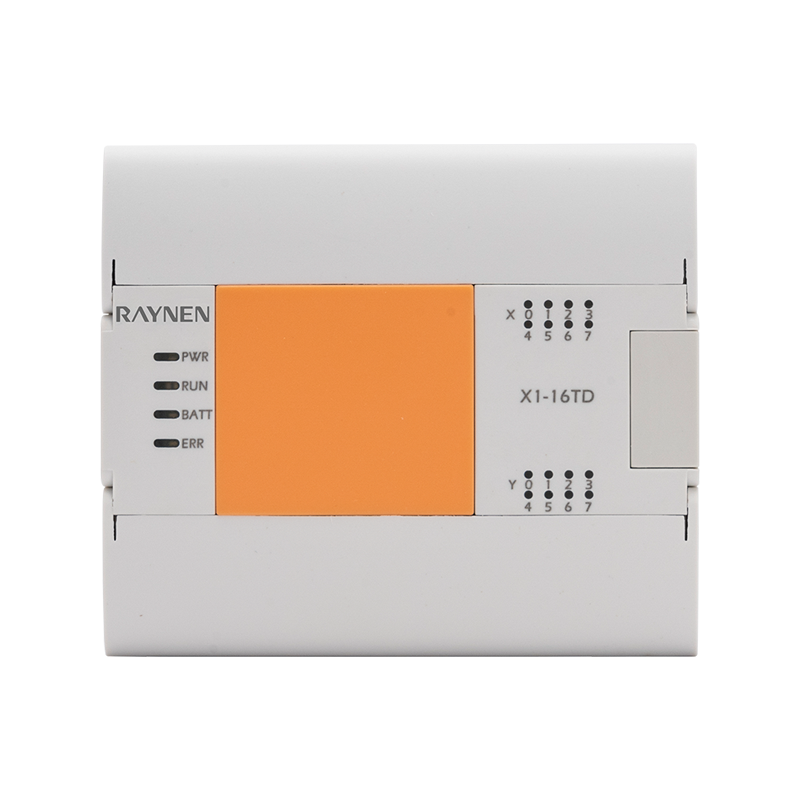

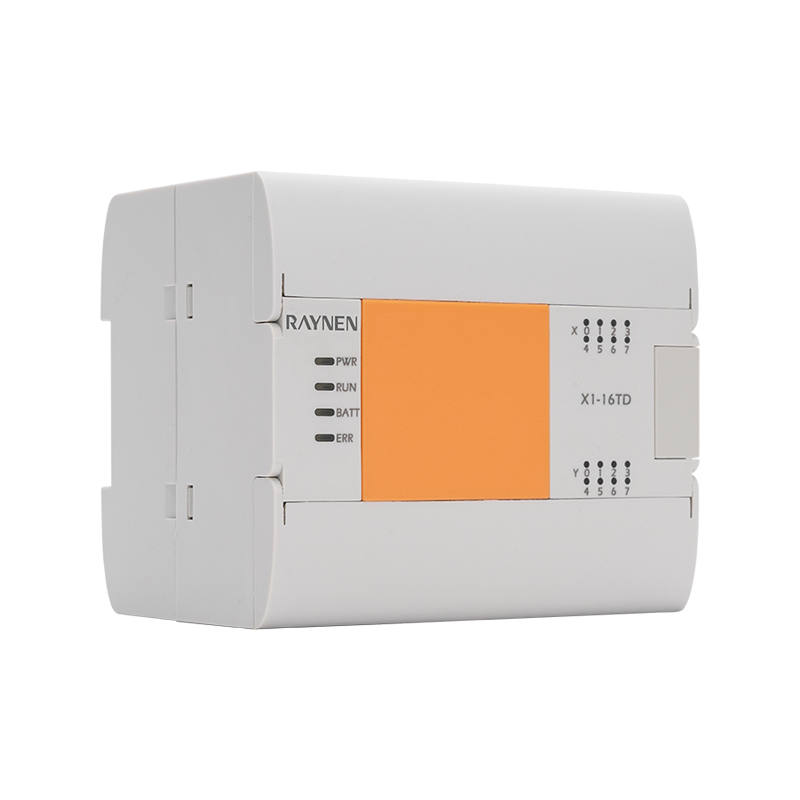

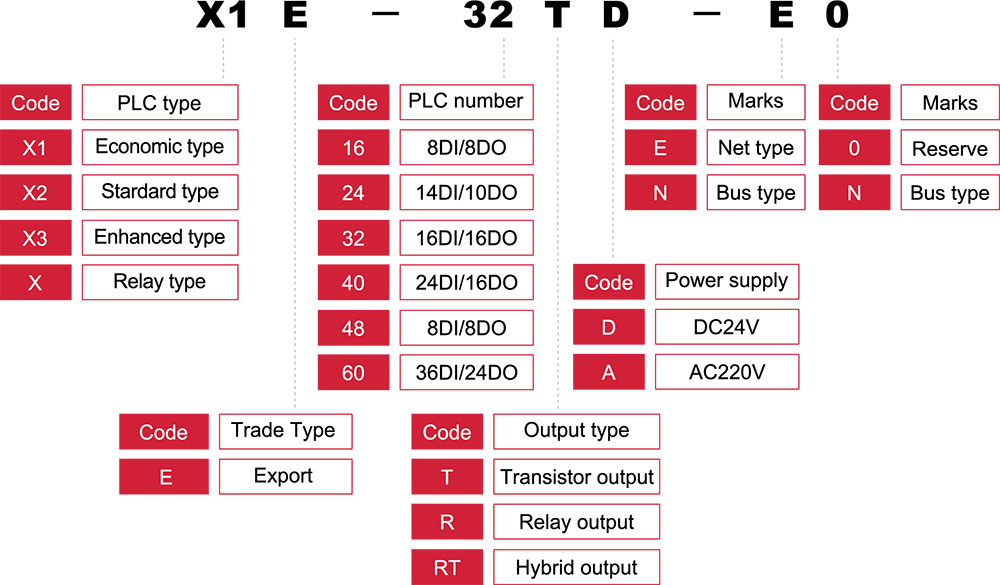

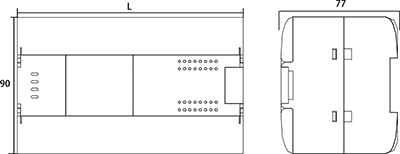

X1 وحدة تحكم منطق اقتصادي قابل للبرمجة

• مع وظائف التحكم البسيطة في الحركة مثل ناتج النبض والعد عالي السرعة

• مع العد عالي السرعة ، 3 محاور 100 كيلو هرتز ناتج النبض عالي السرعة ووظائف التحكم في الحركة الأخرى (اختياري)

• الساعة في الوقت الفعلي ، تخزين دائم بيانات الطاقة

• يدعم لوحة BD واحدة

واجهة

الإدخال/الإخراج

لوحة BD

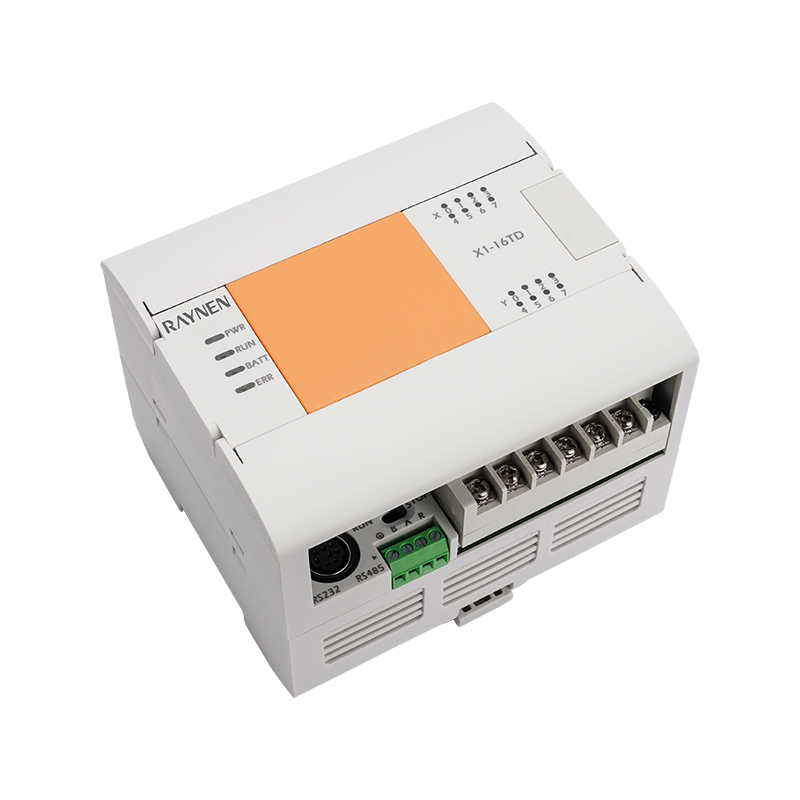

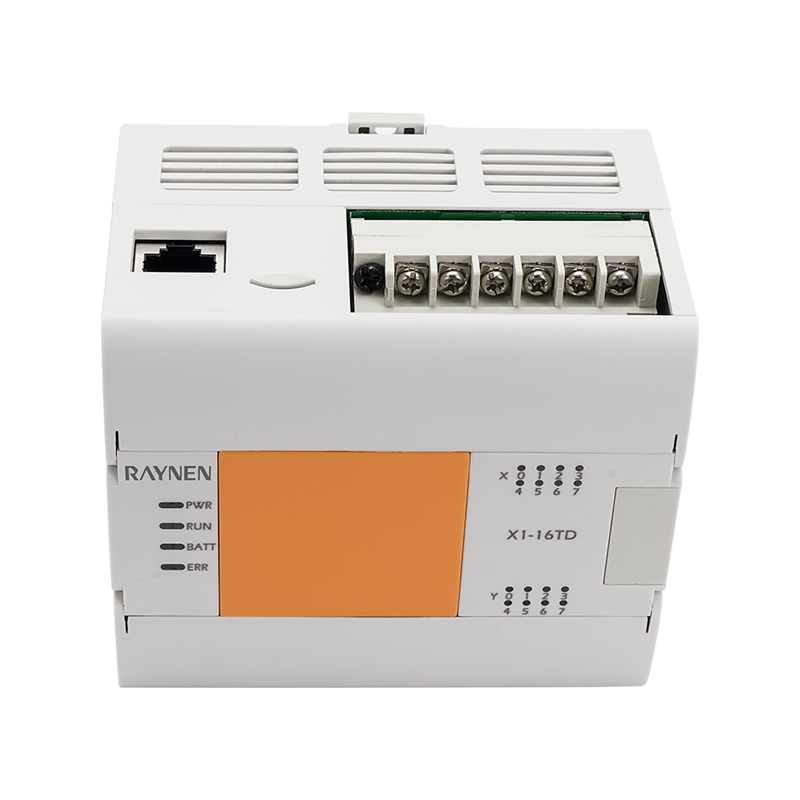

منفذ الشبكة المتكامل RS232/485

2 قناة عداد السرعة عالي السرعة

نبض عالي السرعة 60 كيل

3-المحور 100 كيلو هرتز نبض عالي السرعة (اختياري)

دعم لوحة BD واحدة

غرض

مواصفات الطاقة

x1e-16td

x1E-24TD

x1e-32td

x1e-40td

x1e-60td

استهلاك الطاقة

6W

7W

8W

9W

11W

جهد إمدادات الطاقة

DC24V

نطاق جهد مزود الطاقة

DC20.4 ~ 28.8V

يسمح لحظة

وقت انقطاع التيار الكهربائي

لانقطاع التيار العابر أقل من 5 مللي ثانية ، ستستمر العملية

فتيل مزود الطاقة

60V 2A

زيادة التيار

12أ ، 0.5ms أدناه/28.8V DC

DC24V إمدادات الطاقة

أقل من 300mA

درجة حرارة بيئة العمل

-10 ℃ ~ 60 ℃ (التثبيت الأفقي) ، -10 ℃ ~ 50 ° ℃ (التثبيت الرأسي)

درجة حرارة بيئة النقل

-20 ℃ ~ 80 درجة مئوية

الرطوبة النسبية المحيطة

5 ~ 95 ٪ ، غير المتواصل (صH المستوى 2 ، LEC61131-2)

مستوى الحماية

IP20

التوافق الكهرومغناطيسي

قمع الضوضاء ، concormlec61000-6-2

المستوى الميكانيكي (الاهتزاز)

IEC60068 ، part2-6/10UP58Hz

تحمل الجهد

AC1.5KV 1 دقيقة ، بين كل محطة ومحطة الأرضية

AC500V 1 دقيقة ، بين كل محطة ومحطة الأرضية

مقاومة العزل

بعد القياس باستخدام مقياس مقاومة العزل DC500V ، يكون أكثر من 5 أمتار بين كل محطة ومحطة الأرضية

التأريض

تأريض النوع D (مقاومة التأريض: أقل من 100Ω) ، لا تسمح بالأساس المشترك مع النظام الحالي القوي

بيئة الاستخدام

لا غاز متآكل ، قابل للاشتعال ، الغبار الموصل (الغبار) ليس خطيرًا

ح الاستخدام

2000 متر أدناه (لا يمكن استخدامه في بيئة الضغط إلى الضغط الجوي فوق الجوي ، وإلا فقد يحدث)

غرض

مواصفات الطاقة

x1e-16td

X1E-24TD

x1e-32td

x1e-40td

x1e-60td

رقم الإدخال

8

14

16

24

36

عدد عالية السرعة

مرحلة الإشارة 60 كيلو هرتز (2 طريقة) Aب المرحلة 30 كيلو هرتز (طريقة واحدة)

إدخال نوع الاتصال

كتلة طرفية قابلة للإزالة (M3 برغي)

نوع الإدخال

نوع الحوض/نوع المصدر

جهد إشارة الدخل

DC Power: DC20.4V ~ 28.8V

مقاومة المدخلات

x0-x2

2.4k

x3 أعلاه

5.6k

على تيار الحث الإدخال

x0-x2

5MA أعلاه

x3 أعلاه

2.4ma أعلاه

خارج حث المدخلات الحالية

1ma أدناه

وقت استجابة الإدخال

لا يزيد عن 4.5 مللي ثانية

نموذج إشارة الدخل

لا يوجد إدخال اتصال الجهد

مدخلات الحوض: ترانزستور المفتوح المفتوح

عزل حلقة الإدخال

المدخلات المصدر: ترانزستور PNP المفتوح

عزل Optocoupler

عرض إجراءات الإدخال

تضيء LED على اللوحة عند قيادة Optocoupler

غرض

مواصفات الطاقة

x1e-16td

X1E-24TD

x1e-32td

x1e-40td

x1e-60td

رقم الإخراج

8

10

16

20

24

تردد النبض (كحد أقصى)

محطة واحدة 2 رمح 60khz

نوع الاتصال الإخراج

كتلة طرفية قابلة للإزالة (M3 برغي)

نوع الإخراج

ترانزستور/ناتج الصرف

إمدادات الطاقة الخارجية

DC5 ~ 30V

حمولة كحد أقصى

الحمل المقاوم

0.5A/نقطة واحدة ؛ 0.8a/4 نقطة

الحمل الاستقرائي

12W/DC24V

تحميل المصباح

السرعة العالية: 2W/DC24V ، شائع: 5W/DC24V

حمولة منتصف

5MA (DC5 ~ 24V)

فتح تسرب تيار

0.1MA أدناه/DC30V

على مقاومة

قيمة نموذجي عالية السرعة 0.3Ω (الحد الأقصى 0.6Ω)

وقت الاستجابة

إيقاف → تشغيل

السرعة العالية: 10 ميكروثانية أقل من/10 مللي أمبير أعلاه DC5-24 فولت

شائع: أقل من 0.2 مللي ثانية/200 مللي متر فوق (DC24V)

على → إيقاف

السرعة العالية: 10 ميكروثانية أقل من/10 مللي أمبير أعلاه DC5-24）فولت

شائع: أقل من 0.2 مللي ثانية/200 مللي متر فوق (DC24V)

عزل حلقة

عزل البصريات

عرض إجراءات الإخراج

يضيء المصباح الموجود على اللوحة عندما يتم تشغيل قارنة التوصيل الضوئي

مسافة نقل قناع

500 متر (الإخراج المشترك)

مسافة انتقال غير قاتل

150m (الناتج المشترك)

غرض

أداء

وضع التحكم التشغيلي

طريقة تنفيذ البرامج المحفوظة مرارًا وتكرارًا (LSL مخصص) مع وظيفة المقاطعة

وضع الإدخال/الإخراج التحكم

وضع معالجة الدُفعات (عند تنفيذ تعليمات النهاية) ، تعليمات تحديث الإدخال والإخراج ، وظيفة التقاط النبض

لغة البرمجة

وضع سلم خطوة وضع الرمز الترحيل (يمكن تمثيله بواسطة SFC)

الساعة الحقيقية

وظيفة الساعة

بناء 2000-2099 ، الخطأ السنوي لا يزيد عن 5 دقائق/25 درجة مئوية

ذاكرة البرنامج

سعة الذاكرة القصوى

يمكن تعيين 32000 خطوة عن طريق المعلمات ، وكتابة التعليقات وسجلات الملفات في ذاكرة البرنامج

سعة الذاكرة المدمجة/النموذج

32000 خطوة/ذاكرة ذاكرة الوصول العشوائي ، كلمة المرور محمية

كتابة وظيفة في التشغيل

لا

نوع التعليمات

التعليمات الأساسية

27 نوعًا من تعليمات التحكم المتسلسلة ، 2 نوع من تعليمات مخطط سلم الخطوة

تعليمات التطبيق

218 نوع 497 نوع

الحساب

سرعة المعالجة

الأمر الأساسي

0.065μs/التعليمات

رقم الإدخال/الإخراج

عدد نقاط الإدخال ل

الاستخدام الممتد

256 نقطة

إجمالي نقاط المدخلات والإخراج لا يتجاوز 256 نقطة

عدد نقاط الإخراج

الاستخدام الممتد

256 نقطة

ترحيل المدخلات والمخرجات

ترحيل المدخلات

256 نقطة

إجمالي الإدخال والإخراج 256 نقطة

ترحيل الإخراج

256 نقطة

الترحيل المساعد

شائع

M0 ~ M7679

7680 نقطة

يمكن تغيير الإعدادات المشتركة/الاحتفاظ من خلال المعلمات

حفظ

M500 ~ M1023

524 نقطة

ولاية

شائع

S0~S4095

4096 نقطة

يمكن تغيير الإعدادات المشتركة/الاحتفاظ من خلال المعلمات

حفظ

S500 ~ S999

500 نقطة

يمكن تغيير الإعدادات المشتركة/الاحتفاظ من خلال المعلمات

مؤقت

نوع 100 مللي ثانية

T0 ~ T199

200 نقطة

0.1 ~ 3276.7s

نوع 10 مللي ثانية

T200 ~ T245

46 نقطة

0.01 ~ 327.67s

1ms نوع تراكمي

T246 ~ T249

4 نقطة

0.001 ~ 32.767s

100ms نوع تراكمي

T250 ~ T255

6 نقطة

0.1 ~ 3276.7s

1ms نوع

T256 ~ T511

256 نقطة

عداد

زيادة عامة

C0 ~ C99

100 نقطة

0.001 ~ 32.767s

(16 بت) [قابلة للتغيير]

يمكن تغيير الإعدادات المشتركة/الاحتفاظ من خلال المعلمات

زيادة الاحتفاظ (16 بت)

[متغير]

C100 ~ C199

100 نقطة

الوجهين المشترك

C200 ~ C219

20 نقطة

يمكن تغيير الإعدادات المشتركة/الاحتفاظ من خلال المعلمات

(32 بت) [قابلة للتغيير]

الاحتفاظ بالدولة (32 بت)

[متغير]

C220 ~ C255

36 نقطة

سجل البيانات

شائع

D0 ~ D7999

8000 نقطة

يمكن تغيير الإعدادات المشتركة/الاحتفاظ من خلال المعلمات

حفظ

D200 ~ 511

312 نقطة

سجل التوسع

السيطرة الرئيسية

P0 ~ P1023

1024 نقطة

أمر CJ 、 أمر الاتصال المستخدم

بونتر

السيطرة الرئيسية

لا ~ n7

8 نقطة

أمر MC المستخدم

عش

السيطرة الرئيسية

16 بت

-32،768 ~ 32،767

ولاية

10 رقم عشري (ك)

32 بت

-2،147،483،648 ~ 2،147،483،647

16 رقم سداسي عشري (ح)

16 بت

0 ~ ffff

32 بت

0 ~ ffffffff

الرقم الحقيقي (هـ)

32 بت

-3.40 × 10-38 ~ -1.17 × 10-38 ، 1.17 × 10-38 ~ 3.40x1038

سلسلة الأحرف ("")

سلسلة الأحرف

حدد مع الأحرف في "" "". يمكن استخدام 32 حرفًا كحد أقصى في حالة ثابتة في تعليمات

مدخل

توزيع

مرحلة واحدة عداد واحد

عداد المرحلة Aب

C235

C236

C237

C243

C244

C251

C252

X0

U/D

U/D

A

A

X1

U/D

R

B

B

X2

U/D

U/D

R

X3

R
