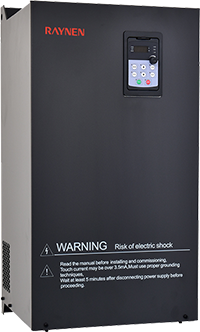

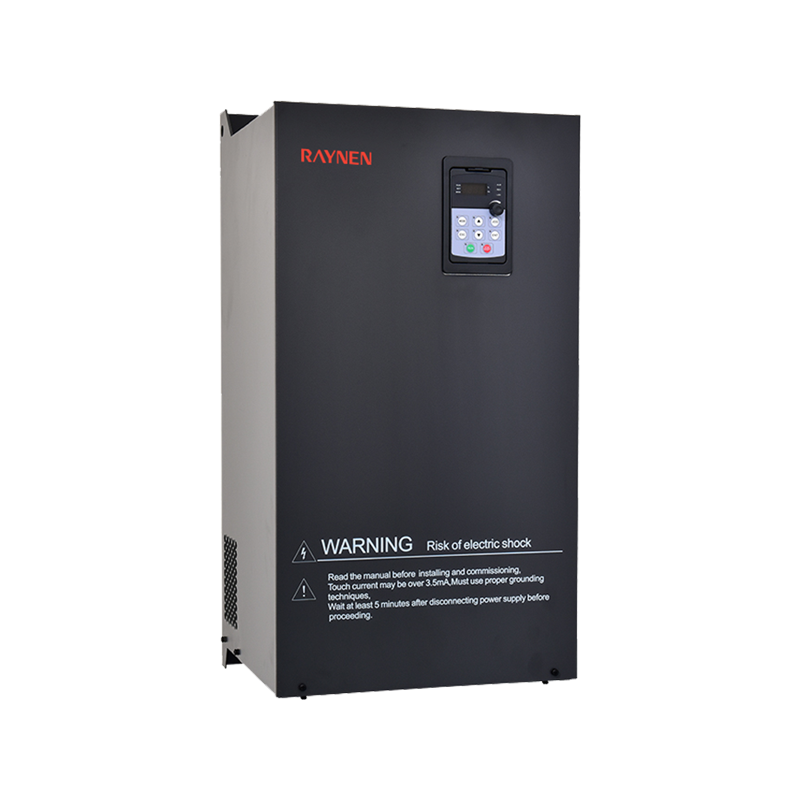

380 فولت 200(220)-220(250) كيلووات متغير التردد

حدودي

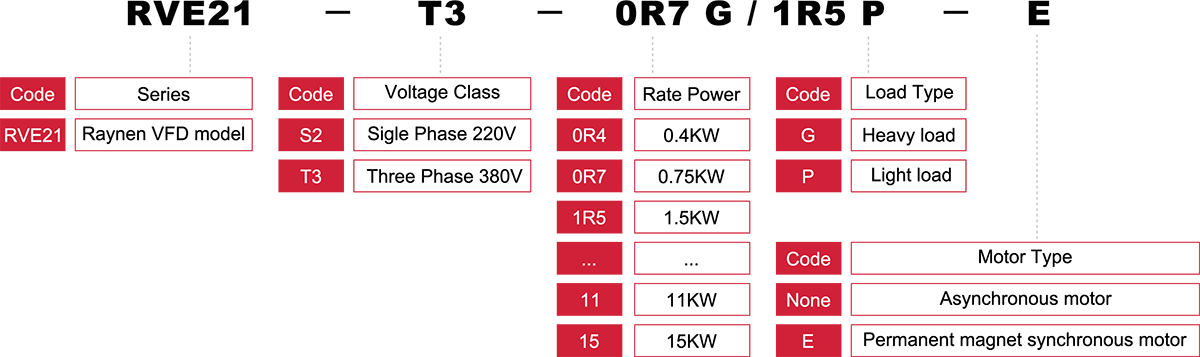

نموذج

RVE21-T3-200G/220P ~ RVE21-T3-220G/250P

الجهد الكهربي

380 فولت

الطاقة المقدرة (كيلوواط)

200/220/250

تصنيف المدخلات الحالية (أ)

385/430/485

تصنيف الانتاج الحالي (أ)

380/425/480

الأبعاد (مم)

920*480*390

حجم التثبيت (مم)

898*320

نموذج العاكس

آلة من النوع G (حمولة ثقيلة)

آلة من النوع P (حمولة خفيفة)

الأبعاد (مم)

حجم التثبيت (مم)

تصنيف المدخلات الحالية (أ)

تصنيف الانتاج الحالي (أ)

القوة المقدرة (كيلوواط)

تصنيف المدخلات الحالية (أ)

تصنيف الانتاج الحالي (أ)

القوة المقدرة(kW)

ح

دبليو

د

ح1

دبليو1

الفتحة

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

نموذج العاكس

آلة من النوع G (حمولة ثقيلة)

آلة من النوع P (حمولة خفيفة)

الأبعاد (مم)

حجم التثبيت (مم)

انا في (أ)

انا خارج (أ)

تصنيف P

(كيلوواط)

انا في (أ)

انا خارج (أ)

تصنيف P

(كيلوواط)

ح

دبليو

د

ح1

دبليو1

الفتحة

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

RVE21-T3-15G/18P

40

32

15

47

38

18.5

327

168

185.6

313

120

Φ9

RVE21-T3-18G/22P

47

38

18.5

56

45

22

RVE21-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE21-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE21-T3-37G/45P

80

75

37

94

92

45

RVE21-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE21-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE21T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE21-T3-90G/110P

190

180

90

225

215

110

RVE21-T3-110G/132P

225

215

110

265

260

132

RVE21-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE21-T3-160G/185P

310

305

160

355

350

185

RVE21-T3-185G/200P

355

350

185

385

380

200

RVE21-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE21-T3-220G/250P

430

425

220

485

480

250

RVE21-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE21-T3-280G/315P

545

530

280

610

600

315

RVE21-T3-315G/355P

610

600

315

665

650

355

RVE21-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE21-T3-400G

785

725

400

-

-

-

RVE21-T3-500G

890

860

500

-

-

-

RVE21-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE21-T3-630G

1100

1100

630

-

-

-

RVE21-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE21-T3-800G

1380

1380

800

وظائف التطبيق الأساسية

تعزيز عزم الدوران منخفض التردد

من خلال تعزيز الجهد وتعزيز عزم الدوران، يمكن زيادة عزم الدوران منخفض التردد للتحكم في V/F والتحكم في ناقلات السرعة بدون مستشعر بحوالي 0.1%~30.0%

منحنى V/F

النوع الخطي، النوع متعدد النقاط

منحنى التسارع/التباطؤ

التسارع والتباطؤ الخطي أو على شكل حرف S: ثلاث مجموعات من وقت التسارع والتباطؤ: النطاق الزمني للتسارع والتباطؤ: 0-3200 ثانية

تنظيم الجهد التلقائي (AVR)

دبليوhen the grid voltage changes, it can automatically keep the output voltage constant

معرف المنتج المدمج

نظام تحكم ذو حلقة مغلقة يمكنه تحقيق التحكم في العملية بسهولة

دC braking

دC braking range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

التحكم في الركض

يمكن تشغيل المحرك وإيقافه على الفور؛ نطاق ضبط تردد الركض: 0.0-20.0 هرتز؛ وضع إيقاف الركض: التباطؤ/الفرامل الحرة/التيار المستمر

قفز التردد

يمكن ضبط ثلاث نقاط تردد قفز ونطاقات تردد قفز مقابلة لمنع العاكس من العمل في نطاق التردد هذا

متعدد السرعات

يمكن ضبط ما يصل إلى 15 من خلال 4 منافذ إدخال منطقية = تردد التشغيل

جمع المدخلات

استخدم نتيجة العملية الجبرية لمدخلين تناظريين كإعداد للتردد، مما يجعل إعداد التردد أكثر مرونة

التبديل بين مجموعتين من معلمات المحرك

يمكن ضبط مجموعتين من معلمات المحرك وتبديلهما بحرية لتتناسب مع المحرك الحالي

حماية العاكس

حماية من فقدان مرحلة الإدخال/الإخراج، اكتشاف الحمل الزائد، حماية عزم الدوران الزائد، حماية الجهد المنخفض، حماية الجهد الزائد، حماية التيار الزائد، الحماية من الحرارة الزائدة، حماية ماس كهربائى من مرحلة إلى مرحلة

حماية المحرك

الحماية الحرارية للمحرك، الحد الحالي للمحرك، الحمل الزائد للمحرك، ماس كهربائى للمحرك

الخصائص الكهربائية

جهد الإدخال

تيار متردد ثلاثي الطور، 380-480 فولت، 50/60 هرتز أو تيار متردد أحادي الطور، 200-240 فولت، 50/60 هرتز

الجهد الناتج

جهد الإدخال 0-100%، 0.5 هرتز-400 هرتز

وضع التحكم

عزم دوران ثابت V/F، حمل تربيعي V/F، التحكم في ناقلات الحركة بدون مستشعر، وضع توفير الطاقة

تبديل التردد

1.5 كيلو هرتز-12 كيلو هرتز

يمكن ضبط وظيفة تعديل تردد التبديل التلقائي: عندما ترتفع درجة الحرارة، يتم تقليل تردد التبديل تلقائيًا

دبليوhen the temperature returns to normal, the switching frequency returns to the initial value

الإفراط في القدرة الحالية

150% تيار الإخراج المقدر 60 ثانية، 200% تيار الإخراج المقدر 2 ثانية

إشارة التحكم

إشارة تحديد التردد

لوحة تشغيل متكاملة

مفتاح الغشاء (زر)، مقبض السرعة (مقياس الجهد)

إشارة خارجية

إعداد لأعلى/لأسفل، مدخل تناظري، متعدد السرعات، لوحة خارجية، اتصال تسلسلي

إشارة التحكم في التشغيل والإيقاف

لوحة تشغيل متكاملة

تشغيل، إيقاف الأزرار

إشارة خارجية

محطة الإدخال المنطقي، لوحة خارجية، الاتصال التسلسلي

خصائص دائرة التحكم

إمدادات الطاقة الداخلية المتاحة

10 فولت

24 فولت

10 فولتDC±5%, maximum current 10mA, for reference potentiometer

24 فولتDC±5%, maximum current 100mA, for logic input port

المدخلات التناظرية

AI1

جهد الإدخال التناظري: 0-5VDC، أو 0-10VDC، المعاوقة 30 كيلو

الإدخال التناظري الحالي: 0/4-20mADC، المعاوقة 250Ω

الدقة: تحويل A/D 10 بت

الإعداد الافتراضي للمصنع: إدخال الجهد 0-5VDC

AI2

الإدخال التناظري للجهد: 0-10VDC، أو إدخال مسبار PTC

الدقة: تحويل A/D 10 بت

الإدخال المنطقي

LI1-LI8

0-24VDC إمدادات الطاقة

المنطق الإيجابي (المصدر) والمنطق السلبي (الحوض) اختياريان، والمنطق الافتراضي للمصنع هو المنطق السلبي

تعتبر الوظائف الأمامية والخلفية والتشغيل وإعادة ضبط الأخطاء والسرعات المتعددة و69 وظيفة أخرى اختيارية

تحتوي منتجات 220 فولت 0.4 كيلو واط - 2.2 كيلو واط و380 فولت 0.4 كيلو واط - 1.5 كيلو واط على 6 قنوات فقط: LI1-LI6

AI1، AI2

إدخال صالح القسري

في العاكسات الأقل من 11 كيلو واط (شاملاً)، يمكن تعيين AI1 وAI2 كمدخلات منطقية. يعتبر F309 وF310 بمثابة مدخلات صالحة قسرية، وتكون وظائف التكوين الخاصة بهما صالحة دائمًا أثناء التشغيل.

الإخراج التناظري

AO1、AO2

خرج تناظري الجهد: 0-10VDC، الحد الأدنى لمقاومة الحمل هو 470Ω

الإخراج التناظري الحالي: 0/4-20mA، أقصى مقاومة للحمل هي 700Ω

القرار: 8 بت

تردد الإخراج، تيار الإخراج، إعداد السرعة، بيانات الإخراج التسلسلي وغيرها من الوظائف اختيارية

منتجات 220 فولت 0.4 كيلو واط - 2.2 كيلو واط و380 فولت 0.4 كيلو واط - 1.5 كيلو واط لها مخرج تناظري واحد فقط، وهو AO1

الإخراج المنطقي

لو، كلو

جامع مفتوح، أقصى تيار 100 مللي أمبير، أقصى جهد 30 فولت تيار مستمر

الإخراج المنطقي أو إخراج النبض اختياري، الإعداد الافتراضي للمصنع هو الإخراج المنطقي

تردد الإخراج، تيار الإخراج، إعداد السرعة ووظائف الإخراج الأخرى اختيارية

تتابع الإخراج

T1A، T1B، T1C

T2A، T2B، T2C

T1A مفتوح عادة، T1B مغلق عادة، النقطة المشتركة T1C

T2A مفتوح عادة، T2B مغلق عادة، نقطة مشتركة T2C

قدرة الاتصال: 5 أمبير عند 250 فولت تيار متردد، 5 أمبير عند 30 فولت تيار مستمر

يعد الخطأ والإنذار وضبط وصول التردد والوظائف الأخرى اختيارية

يتم تعيين T1A بشكل افتراضي على الخطأ، ويتم تشغيل T2A بشكل افتراضي

تحتوي منتجات 220 فولت 0.4 كيلو واط - 2.2 كيلو واط و380 فولت 0.4 كيلو واط - 1.5 كيلو واط على مخرج مرحل واحد فقط، أي TA TB TC

الاتصالات التسلسلية

MODBUS-RTU، سلكان RS-485، واجهة طرفية

الخصائص الكهربائية

حماية محرك التيار المتردد

حماية من فقدان مرحلة الإدخال، حماية من فقدان مرحلة الإخراج، اكتشاف الحمل الزائد، حماية من عزم الدوران الزائد، حماية من الجهد المنخفض، حماية من الجهد الزائد، حماية من التيار الزائد، حماية من الحرارة الزائدة، حماية من ماس كهربائى للمرحلة

حماية المحرك

الحماية الحرارية للمحرك، الحد من تيار المحرك، الحمل الزائد للمحرك، ماس كهربائى للمحرك

الخصائص الكهربائية

مستوى الحماية

IP20

الرطوبة المحيطة

95% لا يوجد تكثيف أو تراكم للمياه

دبليوorking/Storage temperature

-10~40 درجة مئوية/-20~60 درجة مئوية

الارتفاع

أقل من 1000 متر

طريقة التبريد

تبريد الهواء القسري

موقع التثبيت

داخلي
