ما الفرق بين VFD وبداية ناعمة؟

في عالم الأتمتة الصناعية والتحكم في المحركات ، تعد محركات التردد المتغيرة (VFDs) والمبتدئين اللين مكونين من المكونات المهمة لإدارة تشغيل المحركات الكهربائية أC. في حين أنها تشترك في الهدف المشترك المتمثل في حماية المحركات والأنظمة التي يقودونها ، فإن وظائفها وتعقيداتها والتطبيقات المثالية تختلف اختلافًا كبيرًا. إن فهم هذه الفروق هو مفتاح اختيار الجهاز المناسب لتلبية احتياجاتك المحددة.

مبتدئين ناعم: بدايات لطيفة

أ بداية ناعمة ، ، المعروف أيضًا باسم بداية الجهد الناعم المنخفض (RVSS) ، تم تصميمه في المقام الأول لتوفير بدء تشغيل سلس ومسيطر لمحرك AC. تتمثل وظيفتها الرئيسية في الحد من تيار inrush الأولي وعزم الدوران الذي يحدث عند بدء تشغيل المحرك مباشرة عبر الخط (أي تطبيق الجهد الكامل على الفور).

كيف يعملون

يحقق المبتدئون الناعمون هذه البداية "اللطيفة" بزيادة الجهد التدريجي الذي تم توفيره للمحرك. أنها تستخدم عادة مقادات السيليكون التي يتحكم فيها (SCRS) أو الثايرستور في كل مرحلة لتقطيع الشكل الموجي AC ، مما يقلل من الجهد الفعال. يتيح هذا الجهد التدريجي للمحرك أن يتسارع بسلاسة ، مما يقلل من الإجهاد الميكانيكي على المحرك والمعدات المتصلة (مثل الأحزمة والتروس والأنابيب) وتخفيف الاضطرابات الكهربائية على شبكة الطاقة.

الخصائص الرئيسية:

• التحكم في الجهد فقط: المبتدئين اللين تتحكم في المقام الأول في الجهد المطبقة على المحرك. يظل تواتر الطاقة المقدمة للمحرك ثابتًا (على سبيل المثال ، 50 هرتز أو 60 هرتز).

• بدء التشغيل وإغلاق التركيز: هدفهم الرئيسي هو إدارة التسارع ، وفي بعض الحالات ، تباطؤ (التوقف الناعم) للمحرك. أنها لا توفر التحكم في السرعة المستمرة أثناء التشغيل العادي.

• تصميم أبسط: بشكل عام ، تكون المبتدئين الناعمين أقل تعقيدًا وأكثر إحكاما من VFDs ، مما يجعلها أسهل في التثبيت وغالبًا ما تكون أكثر فعالية من حيث التكلفة لوظائفها المحددة.

• فعال من حيث التكلفة للسرعة الثابتة: إنها خيار اقتصادي للتطبيقات التي يعمل فيها المحرك بسرعة ثابتة بمجرد وصوله إلى دورة في الدقيقة كاملة.

التطبيقات النموذجية:

تعد المبتدئين اللين مثاليًا للتطبيقات التي تكون فيها البدايات السلسة حاسمة ولكن تباين السرعة المستمر غير مطلوب. وتشمل التطبيقات الشائعة:

• مضخات: لمنع "مطرقة الماء" (زيادة الضغط المفاجئ) في خطوط الأنابيب.

• المشجعين والمنفذات: لتقليل الصدمة الميكانيكية والضوضاء أثناء بدء التشغيل.

• الناقلات: لتجنب بدء تشغيل متشنج يمكن أن تسرب المواد أو إتلاف الحزام.

• الضواغط: للتحكم في عزم الدوران بدء التشغيل وتقليل التآكل.

• المناشير والسحق: حيث تبدأ البداية التي يتم التحكم فيها تمنع الإجهاد الميكانيكي المفرط.

محركات التردد المتغيرة (VFDS): تحكم شامل

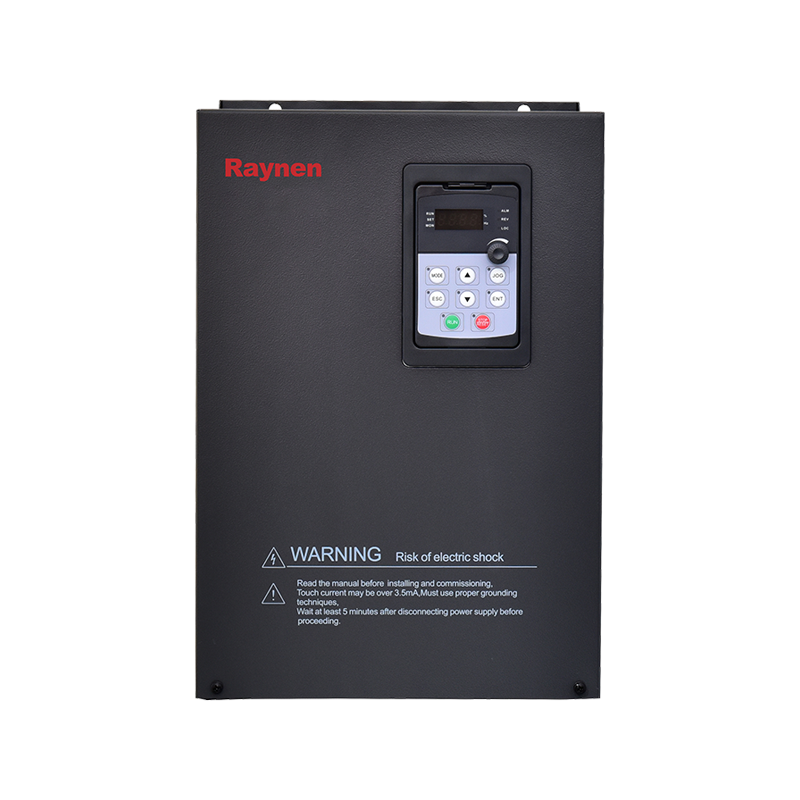

A محرك التردد المتغير (VFD) ، المعروف أيضًا باسم محرك السرعة القابل للتعديل (ASD) أو العاكس التردد ، هو جهاز أكثر تطوراً يوفر تحكمًا دقيقًا ومستمرًا على سرعة وعزم الدوران لمحرك AC. على عكس المبتدئين الناعمين ، يمكن أن تختلف VFDs على كل من الجهد والتردد المقدم للمحرك.

كيف يعملون

تعمل VFDs في ثلاث مراحل رئيسية:

1. المقوم: يتم تحويل طاقة التيار المتردد الواردة (الجهد الثابت والتردد) إلى طاقة التيار المستمر.

2. حافلة العاصمة: ثم يتم ترشيح الطاقة DC وتنعيمها بواسطة المكثفات.

3. العاكس: ثم يتم تحويل طاقة DC مرة أخرى إلى طاقة التيار المتردد ، ولكن في جهد وتردد قابل للتعديل. يتم ذلك عادة باستخدام ترانزستورات بوابة ثنائية القطب (IGBTS) هذا يعمل على تشغيل وإيقاف تشغيله بسرعة لإنشاء شكل موجة معدلة (PWM) المعدلة التي تقارب موجة جيبية. من خلال التحكم في كل من الجهد والتردد ، يمكن لـ VFD الحفاظ على نسبة فولت-هيرتز (V/HZ) المثلى ، وهو أمر بالغ الأهمية للحفاظ على عزم دوران المحرك عبر مجموعة من السرعات.

الخصائص الرئيسية:

• الجهد والتحكم في التردد: يمكن لـ VFDs ضبط كل من الجهد والتردد الموردين للمحرك بدقة ، مما يتيح التحكم الديناميكي في سرعة المحرك وعزم الدوران والاتجاه.

• التحكم المستمر في السرعة: هذه هي الميزة الأساسية لـ VFD. يمكن أن تختلف سرعة المحرك من الصفر إلى وحتى فوق سرعته المقدرة.

• تعزيز كفاءة الطاقة: من خلال السماح للمحرك بالعمل فقط بالسرعة المطلوبة للتحميل ، يمكن لـ VFDs أن تقلل بشكل كبير من استهلاك الطاقة ، خاصة في تطبيقات عزم الدوران المتغيرة (مثل المشجعين والمضخات).

• الحماية المتقدمة والتشخيص: غالبًا ما تتضمن VFDs ميزات حماية المحرك المتقدمة (على سبيل المثال ، التيار الزائد ، الجهد الزائد ، الجهد السفلي ، الحمل الزائد ، فقدان الطور ، درجة الحرارة الزائدة) وتوفير معلومات تشخيصية واسعة النطاق.

• ارتفاع التكلفة والتعقيد: بسبب وظائفها المتقدمة ، تكون VFDs أكثر تكلفة وأكبر من المبتدئين الناعمين.

التطبيقات النموذجية:

تعد VFDs ضرورية للتطبيقات التي تتطلب التحكم الدقيق للسرعة ، وتوفير الطاقة ، والتحكم الأمثل للعملية. وتشمل التطبيقات الشائعة:

• أنظمة HVAC: السيطرة على المشجعين والمضخات لمطابقة تدفق الهواء وتدفق المياه للطلب ، مما يؤدي إلى وفورات كبيرة في الطاقة.

• عمليات التصنيع: التحكم في سرعة الناقلات والخلاطات والبثق وأدوات الآلات لتحسين الإنتاج وجودة المنتج.

• معالجة المياه والمياه العادمة: إدارة سرعات المضخة للحفاظ على معدلات التدفق والضغوط المطلوبة ، مع تقليل استخدام الطاقة.

• الرافعات والرافعات والمصاعد: توفير تسريع سلس وتباطعي لمعالجة الدقة الحمولة وتحسين السلامة.

• أي تطبيق مع متطلبات التحميل المتغيرة: حيث يمكن أن يؤدي ضبط سرعة المحرك إلى تحسين العملية وتوفير الطاقة.

ملخص الاختلافات:
