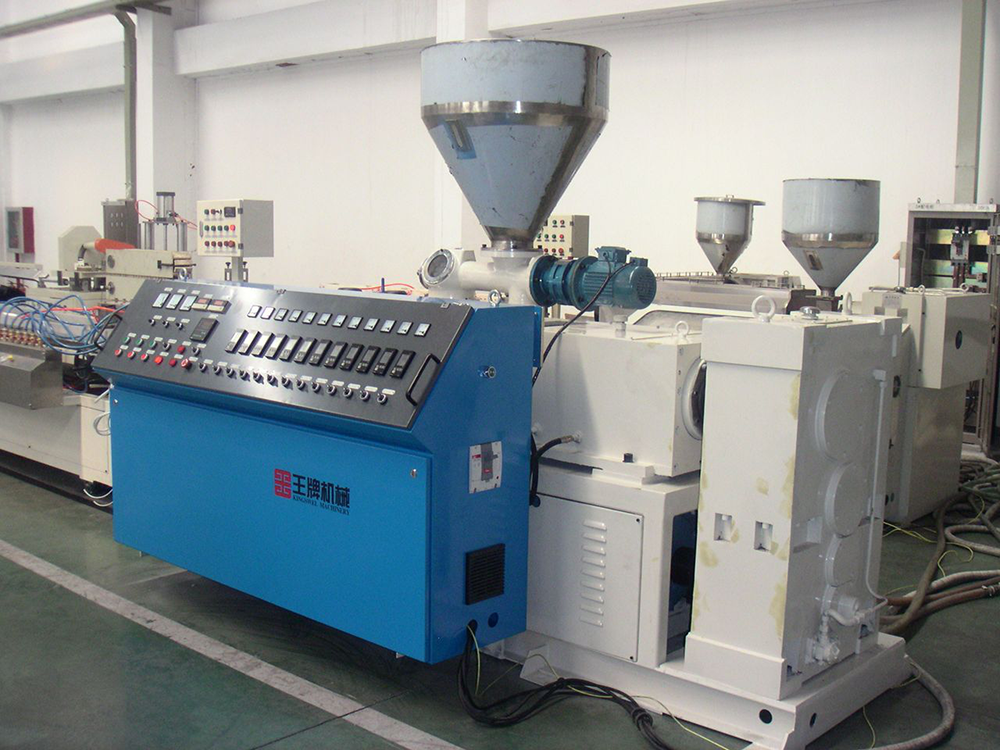

01 مقدمة:

عادة ما تكون معظم بثق المسمار مدفوعة بمحركات التيار المستمر ، ولكن مع التطور السريع للأجهزة الإلكترونية القوية والتكنولوجيا المعالج الدقيقة ، فإن اقتراح نظرية التحكم في التيار المتردد وتحسين برامج التحكم في التيار المتردد في السنوات الأخيرة ، فإن تكنولوجيا محرك AC أكثر ملاءمة للعديد من التطبيقات. محركات DC أكثر فعالية من حيث التكلفة. يتم استخدام D71 Series Dulters في بثق المسمار ولديها أداء أفضل للتحكم في السرعة وسرعة استجابة عزم الدوران من محركات DC.

02 الميزات:

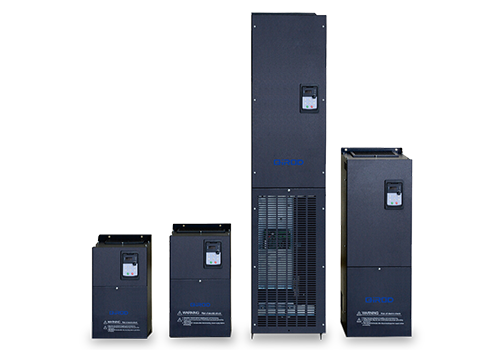

D71 عبارة عن عاكس مثبت على الحائط ، ومدى الطاقة هو 0.75kw-500kw ، ومستوى الجهد للجهد الجهد خط القادم هو 380V-480V ، وطريقة التحكم هي التحكم في المتجه بدون مستشعر السرعة. يحتوي D71 على ثروة من أجهزة التحكم ، بما في ذلك 8 مدخلات رقمية (LI1-LI8) ، و 2 مدخلات تمثيلية (AI) ، و 2 مخرجات ترحيل (TA) ، و 2 مخرجات تمثيلية (AO) ، و 5 فولت ، إمدادات الطاقة المساعدات ، يمكن أن يكون مزود الطاقة الثابتة 24V مستخدمًا لمدخلات الطاقة الرقمية ، و AI/AO ،

واجهة Modbus هي التكوين القياسي لـ D71 ، لا يوجد خيار مطلوب. يمكن توصيل QD6600 بنظام أتمتة المستوى الأعلى من خلال Modbus.

03 ميزة:

· تتطور نظرية التحكم في المتجه ، وقدرة الحوسبة على النظام قوية للغاية ، ويمكن اكتشاف عزم الدوران بسرعة ، والتحكم فيه ، والتعويض ، والقدرة على التورم القوية قوية ؛

· كفاءة عالية ، حوالي 5 ٪ أعلى من نظام محرك أقراص التيار المستمر نفسه ؛

· تأكد من أن أداء إخراج المحرك دون ارتفاع درجة الحرارة ؛ عزم دوران كبير التردد المنخفض ، عزم الدوران 0.5 هرتز بنسبة 150 ٪ ؛

· سرعة الاستجابة لمرحلة المؤازرة ، يكون التذبذب صغيرًا عندما يتغير عزم الدوران بشكل حاد ؛

· توفير حماية المسمار من خلال وظيفة الحد من عزم الدوران ؛

· لديها قدرة كبيرة على التحميل الزائد والقدرة على التكيف البيئي ، ولديها موثوقية تشغيلية عالية ؛

· يمكن أن يحسن تصميم مجاري الهواء المستقل تمامًا من مقاومة البيئات القاسية مثل تلوث الزيت والغبار والرطوبة ؛

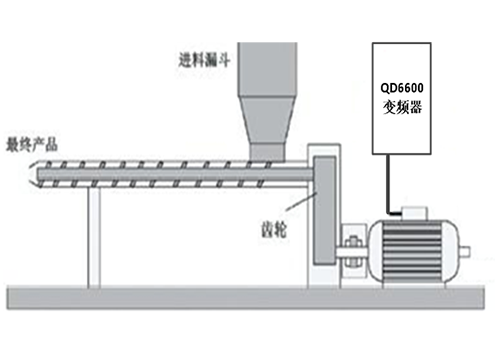

04 مقدمة النظام:

في هذا النظام ، يدفع محول تردد D71 18.5kw المحرك الرئيسي 11kw من بثق المسمار. يتم إعطاء مرجع التردد لعاكس المحرك الرئيسي بواسطة PLC من خلال واجهة RS485. أثناء التشغيل ، يمكن تعديل السرعة بشكل تعسفي على شاشة اللمس لتحقيق مرجع السرعة الدقيق للمحرك الرئيسي ؛ في الوقت نفسه ، يقرأ PLC تردد وتيار العاكس من خلال اتصال Modbus.

05 المعلمة التقنية:

06 عند استخدام الموقع:

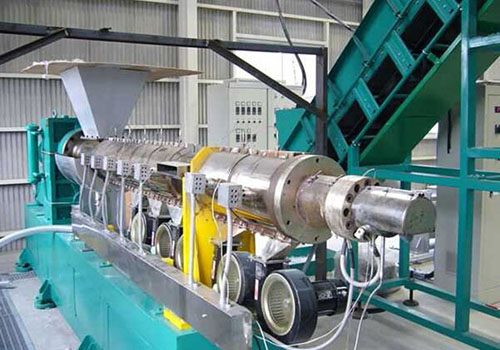

وفقًا لموضع الفضاء في الموقع ، يتم تثبيت عاكس سلسلة D71 في خزانة التحكم ، ويتم تثبيت العاكس والمحرك في الموقع كما هو موضح في الشكل

07 نتيجة التشغيل:

تم تشغيل نظام التحكم في بثق المسمار باستخدام D71 العاكس لأكثر من ثلاث سنوات ، وحقق فوائد اقتصادية واجتماعية جيدة:

يعمل جهاز التحكم بشكل موثوق ، ولديه القدرة على التكيف البيئي ، ويمكنه مقاومة البيئات القاسية مثل تلوث الزيت والغبار والحرارة الرطبة ، وله معدل فشل منخفض ؛

يمكن أن تقلل خصائص الحد الحالية الممتازة الحالية ، وسعة الحمل الزائد القوي ، بشكل فعال عن التحويل الزائد للتردد ، والحماية الزائدة ، وزيادة استمرارية الإنتاج ؛

دقة التحكم في السرعة عالية ، ومنتجات الإنتاج أكثر تمشيا مع المتطلبات ؛

يتمتع النظام بدقة تنظيم عالية السرعة ، وهو أمر مناسب للعاملين في الموقع للعمل.

08 مزايا العميل:

يعمل محرك العاكس والمغزل بشكل ثابت ، مما يقلل من تكاليف الصيانة ؛

تضمن وظيفة الحماية الشاملة للعاكس استمرارية الإنتاج ؛

يتماشى إنتاج المنتجات بشكل أكبر مع المتطلبات ، ويتم تقليل معدل العيب بشكل كبير ؛

من الأسهل تشغيل الموظفين في الموقع ولديهم دقة تنظيم عالية السرعة .
