01 مقدمة:

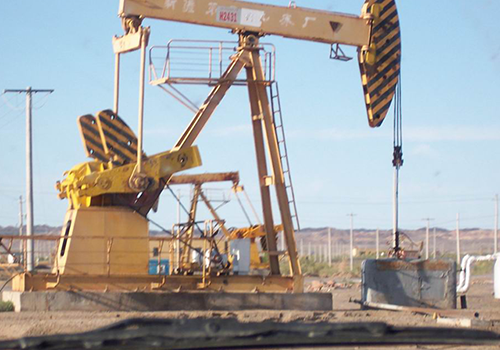

وحدة الضخ هي المعدات الرئيسية في إنتاج الزيت الحالي ، وعددها أكثر من 100000. يبلغ إجمالي السعة المثبتة للمحرك الكهربائي 35 مليون كيلو واط ، ويبلغ استهلاك الطاقة السنوي أكثر من 10 مليارات كيلو وات في الساعة. يمثل استهلاك الكهرباء لوحدة الضخ حوالي 40 ٪ من إجمالي استهلاك الكهرباء في مجال الزيت ، وكفاءة التشغيل منخفضة للغاية ، ومتوسط ​​كفاءة التشغيل هو 25 ٪ فقط ، وعامل الطاقة منخفض ، ونفايات الطاقة الكهربائية كبيرة. لذلك ، فإن الإمكانات الموفرة للطاقة لوحدات الضخ ضخمة ، وصناعة البترول هي أيضًا صناعة رئيسية لتعزيز "توفير الطاقة لأنظمة المحركات". باستخدام محول التردد D71 ، يمكن تكييف قانون الحركة لوحدة الضخ مع ظروف العمل المتغيرة للبئر النفط ، وذلك لتحسين كفاءة النظام وتحقيق الغرض من توفير الطاقة وزيادة الإنتاج.

02 الميزات:

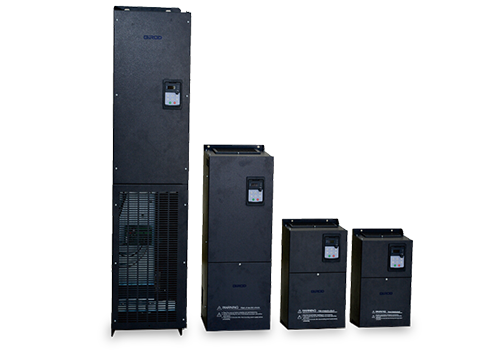

D71 عبارة عن عاكس مثبت على الحائط ، ومدى الطاقة هو 0.75kw-500kw ، ومستوى الجهد للجهد الجهد خط القادم هو 380V-480V ، وطريقة التحكم هي التحكم في المتجه بدون مستشعر السرعة.

يحتوي D71 على ثروة من أجهزة التحكم ، بما في ذلك 8 مدخلات رقمية (LI1-LI8) ، و 2 مدخلات تمثيلية (AI) ، و 2 مخرجات ترحيل (TA) ، و 2 مخرجات تمثيلية (AO) ، و 5 فولت إمدادات الطاقة المساعد لمدخلات إمدادات الطاقة التناظرية ، يتم استخدام مزود الطاقة المساعدة 24V للوظائف الرقمية ، و AI/AI ، يمكن أن يكون مخصصًا للبرمجة بشكل خاص. واجهة Modbus هي التكوين القياسي لـ D71 ، لا يوجد خيار مطلوب. يمكن توصيل D71 بأنظمة الأتمتة ذات المستوى الأعلى عبر Modbus.

03 ميزة:

· أداء عزم الدوران منخفض التردد (1.5 ضعف إخراج عزم الدوران عند 0.5 هرتز الحلقة المفتوحة) ، عزم دوران كبير التردد ؛

· تم تجهيز 15 كيلو واط وما فوقه بمفاعلات DC قياسية ، والتي تعمل بشكل جيد في التحكم التوافقي والاستقرار ، مما يساعد العملاء على توفير تكاليف الأجهزة ؛

· يتمتع بميزة استجابة عزم الدوران السريع ، وعندما يتقلب الحمل ، يكون التقلب الحالي صغيرًا ؛

· لديها قدرة كبيرة على التحميل الزائد والقدرة على التكيف البيئي ، ولديها موثوقية تشغيلية عالية ؛

· يمكن أن تقلل خصائص الحد الحالية الممتازة الحالية ، وسعة الحمل الزائد القوي ، بشكل فعال عن التحويل الزائد للتردد ، والحماية الزائدة ، وزيادة استمرارية الإنتاج ؛

· لديها القدرة على التكيف البيئي القوي ، ويمكن أن يحسن تصميم قناة الهواء المستقل تمامًا من مقاومة البيئات القاسية مثل تلوث الزيت والغبار والحرارة الرطبة.

04 مقدمة النظام:

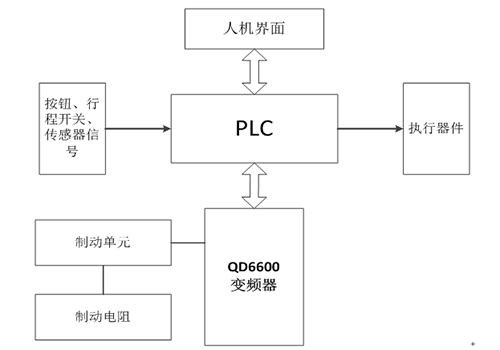

في هذا النظام ، يدفع العاكس D71 110kw محرك 75kw من وحدة الضخ Kowtow ، ويقوم بتوصيل شاشة اللمس ، PLC والعاكس بالنظام من خلال الاتصال التسلسلي RS-485. يدرك العاكس فرملة استهلاك الطاقة من خلال وحدة الكبح ومقاوم الكبح.

05 المعلمة التقنية:

06 عند استخدام الموقع:

وفقًا لموضع الفضاء في الموقع ، يتم تثبيت عاكس سلسلة D71 في خزانة التحكم ، ويتم تثبيت العاكس والمحرك في الموقع كما هو موضح في الشكل.

07 نتيجة التشغيل:

تم تشغيل نظام التحكم في آلة ضخ حقل النفط باستخدام العاكس D71 لأكثر من ثلاث سنوات ، وقد حقق فوائد اقتصادية واجتماعية جيدة:

يعمل جهاز التحكم بشكل موثوق ، ولديه القدرة على التكيف البيئي ، ويمكنه مقاومة البيئات القاسية مثل تلوث الزيت والغبار والحرارة الرطبة ، وله معدل فشل منخفض ؛

يمكن ضبط سرعة الاستخراج ديناميكيًا ، وتوفير الطاقة وزيادة إنتاج النفط الخام في نفس الوقت ؛

يمكن أن تقلل خصائص الحد الأقصى الحالية الحالية ، وسعة الحمل الزائد القوي ، بشكل فعال عن التحويل الزائد للتردد ، والحماية الزائدة ، وزيادة استمرارية الإنتاج.

08 مزايا العميل:

تأثير الأجزاء الميكانيكية صغيرة ، ويتم تقليل كمية صيانة المعدات ، ويتم توفير تكلفة الصيانة بشكل كبير ؛

تضمن وظيفة الحماية الشاملة للعاكس استمرارية الإنتاج ؛

تأثير توفير الطاقة رائع ، ويزداد إنتاج النفط الخام بشكل كبير ؛

تشغيل النظام آمن وموثوق ، والفوائد الاقتصادية رائعة .
