01 مقدمة:

تعد صناعة الورق صناعة أساسية من المواد الخام ذات الصلة ارتباطًا وثيقًا بتنمية الاقتصاد الوطني والتعهدات الاجتماعية ، وصناعة عمود مهمة للاقتصاد الوطني لبلدي. في الوقت الحاضر ، اعتمدت أكثر من 80 ٪ من معدات الإرسال في الآلات الورقية الجديدة محولات محرك التيار المتردد.

مصفاة هي جزء حاسم للغاية من إنتاج اللب. يتكون خط إنتاج اللب من سلسلة من المعدات الداعمة. من أجل تحسين كفاءة الإنتاج وضمان جودة اللب ، يحتاج كل جزء من الإرسال إلى درجة عالية من التنسيق. في الوقت الحاضر ، يعتمد النقل الهام لخطوط الإنتاج المتقدمة تحويل التردد. يقود. D71 العاكس لديه مجموعة واسعة من التطبيقات في صناعة الورق.

02 الميزات:

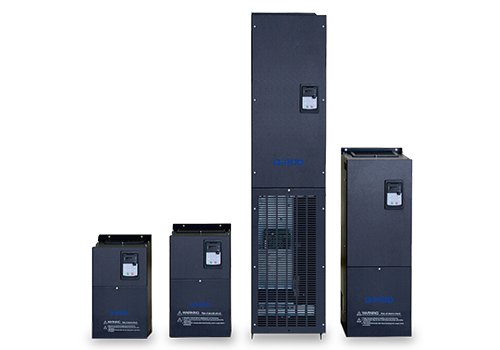

D71 عبارة عن عاكس مثبت على الحائط ، ومدى الطاقة هو 0.75kw-500kw ، ومستوى الجهد للجهد الجهد خط القادم هو 380V-480V ، وطريقة التحكم هي التحكم في المتجه بدون مستشعر السرعة.

يحتوي D71 على ثروة من أجهزة التحكم ، بما في ذلك 8 مدخلات رقمية (LI1-LI8) ، و 2 مدخلات تمثيلية (AI) ، و 2 مخرجات ترحيل (TA) ، و 2 مخرجات تمثيلية (AO) ، و 5 فولت إمدادات الطاقة المساعد لمدخلات إمدادات الطاقة التناظرية ، يتم استخدام مزود الطاقة المساعدة 24V للوظائف الرقمية ، و AI/AI ، يمكن أن يكون مخصصًا للبرمجة بشكل خاص.

واجهة Modbus هي التكوين القياسي لـ D71 ، لا يوجد خيار مطلوب. يمكن توصيل D71 بأنظمة الأتمتة ذات المستوى الأعلى عبر Modbus.

03 ميزة:

· عزم دوران كبير في البداية ، 1.5 ضعف إخراج عزم الدوران عند 0.5 هرتز مفتوحة ، وتلبية متطلبات تشغيل المصافي ؛

· يتمتع بميزة استجابة عزم الدوران السريع ، وعندما يتقلب الحمل ، يكون التقلب الحالي صغيرًا ؛

· لديها قدرة كبيرة على التحميل الزائد والقدرة على التكيف البيئي ، ولديها موثوقية تشغيلية عالية ؛

· القدرة على التكيف مع شبكة الطاقة الفائقة ، قدرة تقلب الشبكة المضادة للطاقة تصل إلى ± 15 ٪ ، لضمان استقرار جهد الخرج ، الحالي ، السرعة ؛

· يمكن أن تقلل خصائص الحد الحالية الممتازة الحالية ، وسعة الحمل الزائد القوي ، بشكل فعال عن التحويل الزائد للتردد ، والحماية الزائدة ، وزيادة استمرارية الإنتاج ؛

· لديها القدرة على التكيف البيئي القوي ، ويمكن أن يحسن تصميم قناة الهواء المستقل تمامًا من مقاومة البيئات القاسية مثل تلوث الزيت والغبار والحرارة الرطبة.

04 مقدمة النظام:

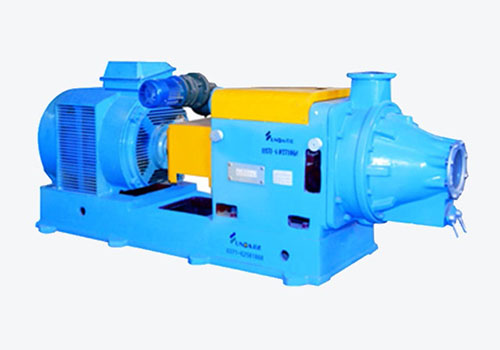

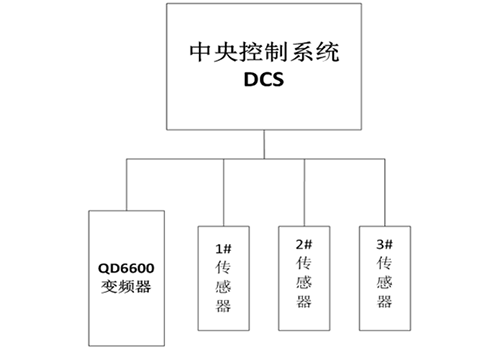

في هذا النظام ، يتم قيادة المحرك الرئيسي 110kw للمصفاة بواسطة D71 110kw العاكس ، ويتم توصيل نظام التحكم المركزي DCs بجميع المكونات التنفيذية وأجهزة استشعار خط الإنتاج بأكمله لمراقبة الظروف الميدانية لكل نظام نقل في الوقت الحقيقي. يتحكم نظام التحكم المركزي في توقف البدء ، وإعداد التردد ، وإعادة ضبط الأعطال والأوامر الأخرى لجميع المحولات ، ويجمع في وقت واحد بيانات مثل الجهد الحالي والجهد والجهد الناقل وتردد التشغيل لجميع المحولات لمراقبة كل عاكس في الوقت الحقيقي.

05 المعلمة التقنية:

06 عند استخدام الموقع:

وفقًا لموضع الفضاء في الموقع ، يتم تثبيت عاكس سلسلة D71 في خزانة التحكم ، ويتم تثبيت العاكس والمحرك في الموقع كما هو موضح في الشكل.

07 نتيجة التشغيل:

تم تشغيل نظام التحكم في المصافي باستخدام D71 العاكس لأكثر من ثلاث سنوات ، وحقق فوائد اقتصادية واجتماعية جيدة:

يعمل جهاز التحكم بشكل موثوق ، ولديه القدرة على التكيف البيئي ، ويمكنه مقاومة البيئات القاسية مثل تلوث الزيت والغبار والحرارة الرطبة ، وله معدل فشل منخفض ؛

يمكن أن تقلل خصائص الحد الحالية الممتازة الحالية ، وسعة الحمل الزائد القوي ، بشكل فعال عن التحويل الزائد للتردد ، والحماية الزائدة ، وزيادة استمرارية الإنتاج ؛

يتم التحكم في مبلغ التغذية من خلال التيار الجري الفعلي للمحرك ، ويحتوي على وظيفة ما قبل التنقل الزائد والوظيفة الخالية من الرحلة ، والتي يمكن أن تضمن سلامة المحرك واستمرارية الإنتاج ؛

تعتبر الفوائد الاقتصادية ملحوظة ، وتأثير توفير الطاقة أكثر من 20 ٪ ، ويمكن استرداد الاستثمار بأكمله من خلال نظام التحكم في تحويل التردد في أكثر من عام واحد.

08 مزايا العميل:

تنظيم السرعة المريح ، والذي يمكن أن يضمن الخلط الموحد للطلاء والوسط ؛ تقليل فقدان علبة التروس ، وتوفير تكاليف الصيانة بشكل كبير ؛

تضمن وظيفة الحماية الشاملة لمحول التردد استمرارية الإنتاج ؛

تنظيم السرعة بدون خطوة عبر الإنترنت ، تستخدم الأصناف المختلفة سرعات طحن مختلفة ؛

تعتبر الفوائد الاقتصادية مهمة ، ويمكن استرداد الاستثمار بأكمله من خلال نظام التحكم في تحويل الترددات في أكثر من عام
