01 مقدمة:

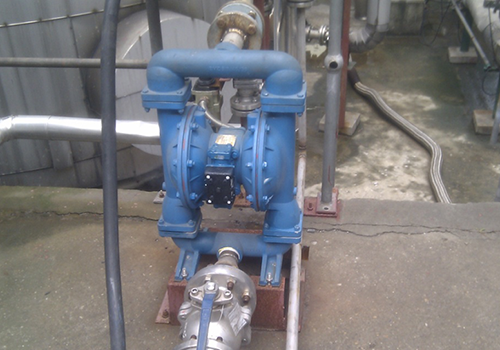

مضخة Diaphragm هي نوع جديد من آلات النقل ، والتي تعد حاليًا نوع المضخة المبتكر في الصين ، باستخدام الهواء المضغوط كمصدر للطاقة. بالنسبة لجميع أنواع السوائل المسببة للتآكل ، والسوائل ذات الجسيمات ، واللزوجة العالية ، والسوائل المتقلبة ، والقابلة للاشتعال وسمية عالية ، يمكن استنفادها. تم استخدام مضخات الحجاب الحاجز في البترول والمواد المعدنية الكيميائية والمعادن غير الحديدية والإلكترونيات والسيراميك والمنسوجات وغيرها من الصناعات. يتم تثبيتها في مناسبات خاصة مختلفة لاستخراج مختلف الوسائط التي لا يمكن ضخها بواسطة المضخات التقليدية. كمعدات تحكم صناعية ، يحتوي محول تردد RVE32 على مجموعة واسعة من التطبيقات في مضخات الحجاب الحاجز.

02 الميزات:

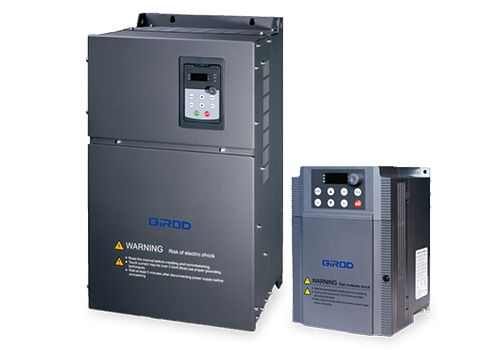

RVE32 هو عاكس مثبت على الحائط ، ومدى الطاقة هو 0.75KW-500KW ، ومستوى الجهد في الجهد خط الواردة هو 380V-480V ، وطريقة التحكم هي التحكم في المتجه بدون مستشعر السرعة. RVE32 لديه ثروة من المحطات الفرعية ، بما في ذلك 8 مدخلات رقمية (LI1-LI8) ، و 2 مدخلات تمثيلية (AI) ، و 2 مخرجات ترحيل (TA) ، و 2 مخرجات تمثيلية (AO) ، و 5 فولت إمدادات الطاقة المساعد لمدخلات إمدادات الطاقة التناظرية ، يتم استخدام مزود طاقة مساعد 24 فولت ، جميع li/ta ، ai/ao يمكن أن يكون مُبرمماً للبرمجة المناسبة. واجهة Modbus هي التكوين القياسي لـ RVE32 ، لا يوجد خيار مطلوب. يمكن توصيل RVE32 بأنظمة الأتمتة ذات المستوى الأعلى عبر Modbus.

03 ميزة:

· توفير 250 ٪ من التيار الكهربائي المقنن أثناء تشغيل التردد المنخفض والتسارع ، والذي يلبي متطلبات تشغيل مضخة الحجاب الحاجز ؛

· مع دقة التحكم في السرعة ، تكون دقة التحكم 0.2 ٪ ، ويتم تحقيق التحكم الدقيق للسرعة ؛

· يتمتع بميزة استجابة عزم الدوران السريع ، وعندما يتقلب الحمل ، يكون التقلب الحالي صغيرًا ؛

· التوافق الكهرومغناطيسي EMC الجيد ، والتكيف مع البيئات المعقدة المختلفة ؛

· لديها قدرة كبيرة على التحميل الزائد والقدرة على التكيف البيئي ، ولديها موثوقية تشغيلية عالية ؛

· لديها القدرة على التكيف البيئي القوي ، ويمكن أن يحسن تصميم قناة الهواء المستقل تمامًا من مقاومة البيئات القاسية مثل تلوث الزيت والغبار والحرارة الرطبة.

04 مقدمة النظام:

في نظام إنتاج الألومينا ، يتم ضخ لب الخام الخام المؤهل إلى مسلسل الضغط العالي من خلال الحجاب الحاجز ، يتم إرسال مضخة الحجاب الحاجز 55 كيلو واط عن طريق عاكس RVE32 75kW ، وإخراج إشارة التغذية المرتدة 4-20MA بواسطة مقياس التدفق الكهرومغناطيسي الملاط إلى العقد. يتم تحقيق التحكم في الحلقة المغلقة على منفذ التغذية المرتدة في منظم PI ، بحيث يمكن تغيير معدل تدفق الملاط ضمن نطاق معين لضمان معدل حل الألومينا.

05 المعلمة التقنية:

06 عند استخدام الموقع:

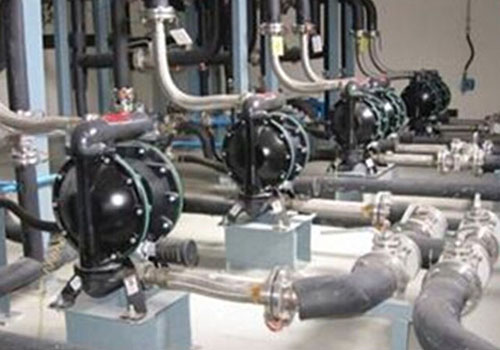

وفقًا لموضع الفضاء في الموقع ، يتم تثبيت عاكس سلسلة RVE32 في خزانة التحكم ، ويتم تثبيت العاكس والمحرك في الموقع كما هو موضح في الشكل.

07 نتيجة التشغيل:

تم استخدام العاكس RVE32 على مضخة الحجاب الحاجز لأكثر من ثلاث سنوات دون فشل. أثبتت الممارسة أن العاكس RVE32 له أداء من حيث الجودة والأداء ، ويوفر الطاقة في عملية تنظيم السرعة. لقد جلب التأثير فوائد ملموسة للمستخدمين وأثبت سمعة طيبة بين المستخدمين.

يعمل جهاز التحكم بشكل موثوق ، ولديه القدرة على التكيف البيئي ، ويمكنه مقاومة البيئات القاسية مثل تلوث الزيت والغبار والحرارة الرطبة ، وله معدل فشل منخفض ؛

تشغيل موثوق ومستقر ، والتحكم المرن والمريح ، والتحكم الدقيق ودقة عالية ؛

يمكن أن تقلل خصائص الحد الحالية الممتازة الحالية ، وسعة الحمل الزائد القوي ، بشكل فعال عن التحويل الزائد للتردد ، والحماية الزائدة ، وزيادة استمرارية الإنتاج ؛

الفوائد الاقتصادية كبيرة ، ويتم تقليل تكلفة المنتج لكل وحدة.

08 مزايا العميل:

إنه يضمن تمامًا التغذية الدقيقة لمضخة الحجاب الحاجز ، وتحسين مؤشر الإنتاج بشكل كبير ، ويحسن معدل حل الألومينا في الملاط والقدرة الإنتاجية للمعدات ، ويحقق فوائد اقتصادية ضخمة ؛

تضمن وظيفة الحماية الشاملة لمحول التردد استمرارية الإنتاج ؛

إن تحسين وتحسين مستوى تكنولوجيا المعدات يقلل بشكل كبير من تكاليف العمل وصيانة الصيانة للمعدات ؛

الفوائد الاقتصادية ملحوظة ، يتم تقليل تكلفة المنتج لكل وحدة ، ويتم إنتاج فوائد اجتماعية واقتصادية جيدة .
