01 مقدمة:

يتضمن مفهوم التدفئة والتهوية وتكييف التدفئة والتهوية وتكييف الهواء ، بحيث يكون له مفهوم أوسع من تكييف الهواء المركزي. لا يهدف مفهوم توفير الطاقة في HVAC إلى تقليل البيئة أو قمع الطلب على الطاقة في مقابل توفير الطاقة ، ولكن لتحسين كفاءة الطاقة في المباني من خلال تطبيق أساليب تخطيط الموارد المتكاملة (IRP) وتقنيات إدارة جانب الطلب على الطاقة (DSM) ، مع موارد محدودة وتكاليف استهلاك الطاقة للحصول على الكفاءة الاجتماعية والاقتصادية لتلبية الاحتياجات البيئية المتزايدة. تم استخدام D71 العاكس على نطاق واسع في أنظمة التدفئة والتهوية وتكييف الهواء في أماكن راقية مثل المطارات والمباني الإذاعية والتلفزيون والمستشفيات ومترو الأنفاق.

02 الميزات:

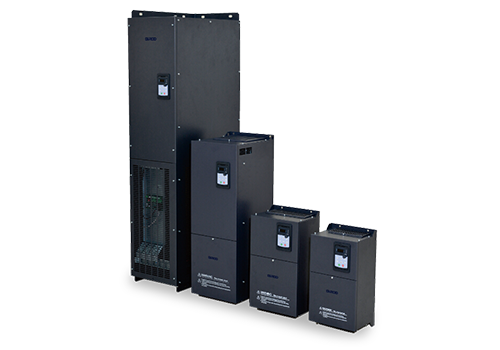

D71 عبارة عن عاكس مثبت على الحائط ، ومدى الطاقة هو 0.75kw-500kw ، ومستوى الجهد للجهد الجهد خط القادم هو 380V-480V ، وطريقة التحكم هي التحكم في المتجه بدون مستشعر السرعة.

يحتوي D71 على ثروة من أجهزة التحكم ، بما في ذلك 8 مدخلات رقمية (LI1-LI8) ، و 2 مدخلات تمثيلية (AI) ، و 2 مخرجات ترحيل (TA) ، و 2 مخرجات تمثيلية (AO) ، و 5 فولت إمدادات الطاقة المساعد لمدخلات إمدادات الطاقة التناظرية ، يتم استخدام مزود الطاقة المساعدة 24V للوظائف الرقمية ، و AI/AI ، يمكن أن يكون مخصصًا للبرمجة بشكل خاص.

واجهة Modbus هي التكوين القياسي لـ D71 ، لا يوجد خيار مطلوب. يمكن توصيل D71 بأنظمة الأتمتة ذات المستوى الأعلى عبر Modbus.

03 ميزة:

· أداء عزم الدوران منخفض التردد (1.5 ضعف إخراج عزم الدوران عند 0.5 هرتز الحلقة المفتوحة) ، عزم دوران كبير التردد ؛

· يتمتع بميزة استجابة عزم الدوران السريع ، وعندما يتقلب الحمل ، يكون التقلب الحالي صغيرًا ؛

· لديها قدرة كبيرة على التحميل الزائد والقدرة على التكيف البيئي ، ولديها موثوقية تشغيلية عالية ؛

· القدرة على التكيف مع شبكة الطاقة الفائقة ، قدرة تقلب الشبكة المضادة للطاقة تصل إلى ± 15 ٪ ، لضمان استقرار جهد الخرج ، الحالي ، السرعة ؛

· تم تجهيز 15 كيلو واط وما فوقه بمفاعلات DC قياسية ، والتي تعمل بشكل جيد في التحكم التوافقي والاستقرار ، مما يساعد العملاء على توفير تكاليف الأجهزة ؛

· يمكن أن تقلل خصائص الحد الحالية الممتازة الحالية ، وسعة الحمل الزائد القوي ، بشكل فعال عن التحويل الزائد للتردد ، والحماية الزائدة ، وزيادة استمرارية الإنتاج ؛

· لديها القدرة على التكيف البيئي القوي ، ويمكن أن يحسن تصميم قناة الهواء المستقل تمامًا من مقاومة البيئات القاسية مثل تلوث الزيت والغبار والحرارة الرطبة.

04 مقدمة النظام:

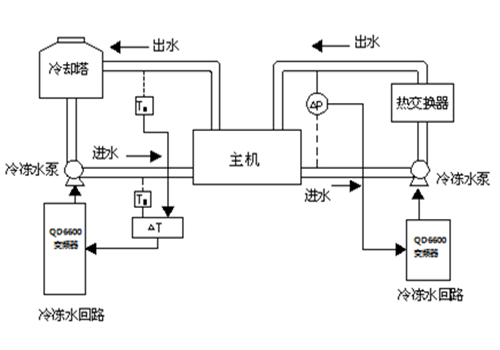

في هذا النظام ، يتم قيادة مضختين من المياه المبردة 110 كيلو واط بواسطة اثنين من العزف D71 110kW ، وهناك أيضًا العديد من محولات D71 التي تدفع المشجعين (بما في ذلك المعجبين الداخليين ومراوح برج التبريد). في نظام الدورة الدموية المبردة ، يتم إرسال الإشارة 1 (إشارة درجة الحرارة أو إشارة الضغط) لدائرة مدخل الماء والإشارة 2 (إشارة درجة الحرارة أو إشارة الضغط) لدائرة مخرج الماء إلى الوحدة التناظرية للحصول على إشارة التغذية المرتدة التناظرية للعاكس. من خلال وظيفة PID المدمجة للعاكس ، يتم تحقيق التحكم التلقائي في الحلقة المغلقة.

05 المعلمة التقنية:

06 عند استخدام الموقع:

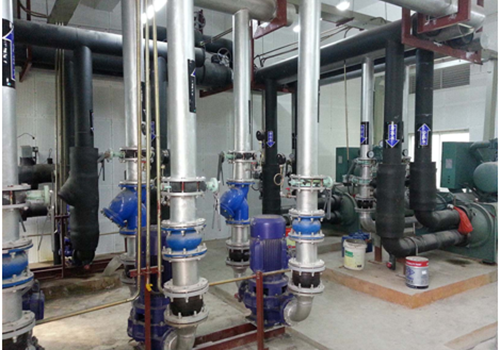

وفقًا لموضع الفضاء في الموقع ، يتم تثبيت عاكس سلسلة D71 في خزانة التحكم ، ويتم تثبيت العاكس والمحرك في الموقع كما هو موضح في الشكل.

07 نتيجة التشغيل:

تم تشغيل نظام التحكم في التدفئة والتهوية وتكييف الهواء باستخدام العاكس D71 لأكثر من ثلاث سنوات ، وقد حقق فوائد اقتصادية واجتماعية جيدة:

يعمل جهاز التحكم بشكل موثوق ، ولديه القدرة على التكيف البيئي ، ويمكنه مقاومة البيئات القاسية مثل تلوث الزيت والغبار والحرارة الرطبة ، وله معدل فشل منخفض ؛

يمكن أن تقلل خصائص الحد الحالية الممتازة الحالية ، وسعة الحمل الزائد القوي ، بشكل فعال عن التحويل الزائد للتردد ، والحماية الزائدة ، وزيادة استمرارية الإنتاج ؛

يعتمد نظام تكييف الهواء المركزي تحكم في تحويل الحلقة المغلقة في تحويل التردد ، مع استجابة ديناميكية سريعة ودرجة عالية من الأتمتة ، ويدرك النظام بأكمله التحكم الرقمي والذكي ؛

تعتبر الفوائد الاقتصادية ملحوظة ، وتكون تأثير توفير الطاقة الأساسي من 35 ٪ إلى 55 ٪ ، ويمكن استرداد الاستثمار بأكمله من خلال نظام التحكم في تحويل التردد في أكثر من عام واحد.

08 مزايا العميل:

يقلل التحكم التلقائي في الحلقة المغلقة PID من عبء عمل العمال ويحسن كفاءة العمل ؛

انخفاض تكاليف الخسارة وصيانة المحرك ؛

تضمن وظيفة الحماية الشاملة لمحول التردد استمرارية الإنتاج ؛

تقليل ضوضاء الجري لمضخة المياه وتحسين راحة المبنى ؛

تعتبر الفوائد الاقتصادية مهمة ، ويمكن استرداد الاستثمار بأكمله من خلال نظام التحكم في تحويل التردد في أكثر من عام واحد .
