01 مقدمة:

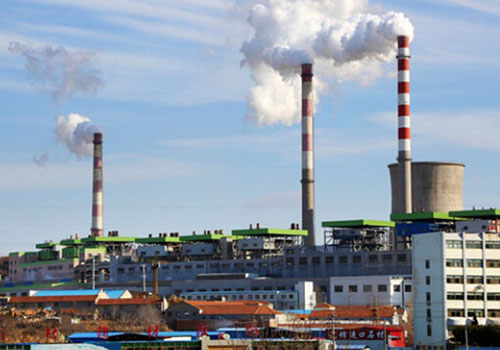

إن فصل الشتاء في شمال الصين طويل وبارد ، وأصبح طرق التدفئة مثل التدفئة والطاقة الحرارية الأرضية الوسيلة الرئيسية للأشخاص هنا للحفاظ على البرد في فصل الشتاء. تنقل محطة الطاقة الحرارية البخار المحموم إلى كل محطة تبادل حرارة من خلال خط أنابيب نقل البخار. في محطة التبادل الحراري ، يسخن البخار الماء الساخن للتدفئة من خلال المبادل الحراري ، وترسل المضخة المتداولة الماء الساخن إلى الشبكة الثانوية والمبادلات الحرارية المختلفة عبر خط أنابيب التدفئة. مستخدم. تم استخدام عاكس D71 من Shanghai Qidian على نطاق واسع في الحقول البلدية ، مثل التدفئة ، وتكييف الهواء ، وأعمال المياه ومحطات معالجة مياه الصرف الصحي. منتجاتنا وحلولنا لها تأثيرات ملحوظة لتوفير الطاقة ، وتشغيل آمن وموثوق ، وهي ضمان للتشغيل المستقر للنظام البلدي.

02 الميزات:

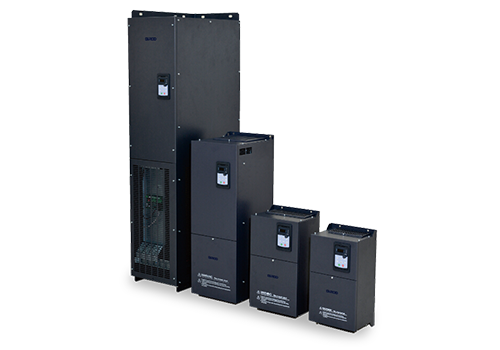

D71 عبارة عن عاكس مثبت على الحائط مع نطاق طاقة يبلغ 0.75kw-500kw ، ووضع التحكم في مستوى الجهد لجهد الخط الوارد هو 380V-480V ، وهو التحكم في المتجه بدون مستشعر السرعة. التحكم في ناقلات السرعة بدون مستشعر مناسب بشكل خاص للجماهير والمضخات. لا يحتوي التحكم في ناقل SPEED بدون مستشعر على حلقة مغلقة للسرعة فحسب ، بل يحتوي أيضًا على حلقة مغلقة تيار ، كما أن تيار الحالة المستقرة للمحرك أكثر استقرارًا.

يحتوي D71 على ثروة من أطراف العميل ، بما في ذلك 8 مدخلات رقمية (LI1-LI8) ، و 2 مدخلات تمثيلية (AI) ، و 2 مخرجات ترحيل (TA) ، و 2 مخرجات تمثيلية (AO) ، و 5 فولت إمدادات الطاقة المساعد للدخل الثابت للمدخلات التناظرية ، يتم استخدام مزود الطاقة المساعدة 24V للدخل الرقمي ، كل li/ai/ao. واجهة Modbus هي التكوين القياسي لـ D71 ، لا يوجد خيار مطلوب. يمكن توصيل D71 بأنظمة الأتمتة ذات المستوى الأعلى عبر Modbus. D71 Series Inverter لديه وظيفة PID مدمجة ، والعملية أكثر مرونة ، وهناك العديد من الطرق للتحكم في الواجهة.

04 مقدمة النظام:

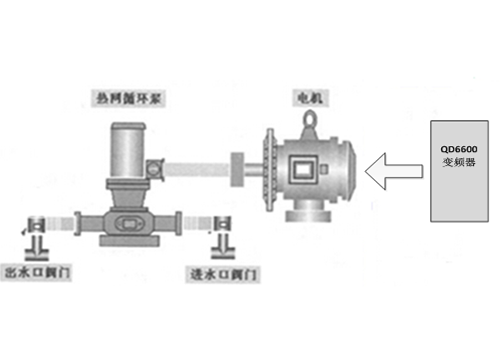

في هذا النظام ، يتم استخدام محول تردد D71 110KW لدفع مضخة شبكة حرارة 110 كيلو وات. من خلال جمع اختلاف درجة الحرارة بين إجمالي الناتج ودرجة حرارة ماء الإرجاع للنظام ، ومقارنة الفرق في درجة الحرارة في درجة حرارة نظام المستخدم في كل منطقة مع اختلاف درجة حرارة تصميم النظام ، يتم تعديل سرعة المضخة المتداولة تلقائيًا بواسطة وظيفة PID المدمجة للعاكس لتحقيق تعديل التدفق الكلي ودرجة حرارة النظام.

05 المعلمة التقنية:

06 عند استخدام الموقع:

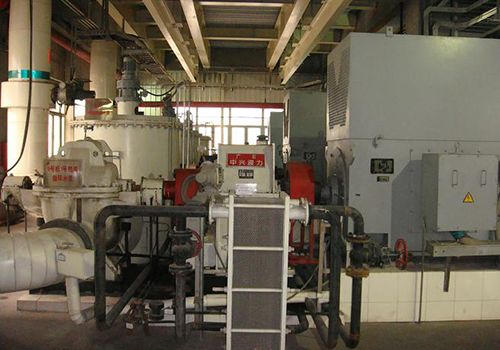

وفقًا لموضع الفضاء في الموقع ، يتم تثبيت عاكس سلسلة D71 في خزانة التحكم ، ويتم تثبيت العاكس والمحرك في الموقع كما هو موضح في الشكل.

07 نتيجة التشغيل:

تم تشغيل نظام مضخة المياه المتداولة في شبكة التدفئة باستخدام D71 العاكس لأكثر من ثلاث سنوات ، وحققت فوائد اقتصادية واجتماعية جيدة:

يعمل جهاز التحكم بشكل موثوق وله معدل فشل منخفض ؛  من خلال التعديل التلقائي PID ، يتم القضاء على ظاهرة التدفئة والتبريد غير المتكافئة لكل محطة في شبكة التدفئة ؛

إدراك تشغيل الإنتاج غير المأهولة ، وتقليل شدة العمالة بشكل كبير وتحسين كفاءة الإنتاج ؛

الفوائد الاقتصادية كبيرة ، ويمكن استرداد جميع الاستثمار المتزايد في أكثر من عام واحد.

08 مزايا العميل:

إن تسخين وتبريد كل محطة في شبكة التدفئة موحدة ، مما يضمن احتياجات التدفئة للعملاء عن بُعد وتجنب ارتفاع درجة الحرارة للعملاء القريب.

إدراك تشغيل الإنتاج غير المأهولة وتحسين كفاءة الإنتاج ؛

يتم تقليل التأثير الميكانيكي ، مما يحفظ بشكل كبير تكلفة الصيانة ؛

تأثير توفير الطاقة رائع ، ويمكن استرداد الاستثمار المتزايد بالكامل في أكثر من عام واحد .
